  兩個MOS管背靠背串聯，就會組成雙向開關~

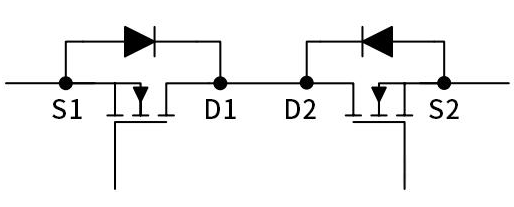

  　　在電子電路領域，巧妙的設計往往能帶來獨特的功能實現。其中，將兩個 MOS 管背靠背串聯，就能夠組成雙向開關。

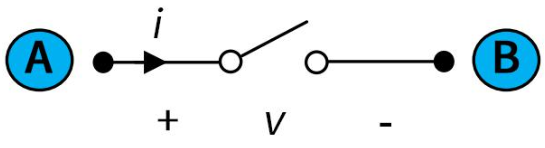

  　　雙向開關是一種由 MOSFET（金屬 - 氧化物 - 半導體場效應晶體管）或者 IGBT（絕緣柵雙極型晶體管）構建的有源器件。它具有獨特的特性，在上電后可以允許電流雙向流動，并且在斷電時能夠阻止雙向電壓流，實現雙向傳導。例如，在 A 點開關施加正電壓，B 點施加負電壓時，電流會從 A 流向 B；而當電壓極性改變時，電流則可以從 B 流向 A。

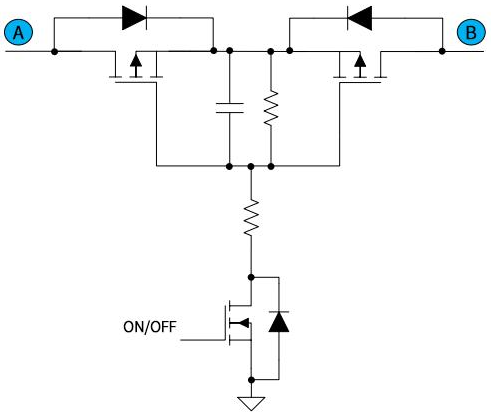

  　　雙向開關是通過將 MOSFET 或 IGBT 背靠背串聯來構成的。那么，它是如何實現電流雙向流動的呢？以常見的 USB 與電池的充放電場景為例。當 USB 給電池充電時，Q3 導通，USB 電源通過 Q1 的體二極管和 Q3 形成通路，隨后 Q1 和 Q2 導通，從而實現了對電池的充電。當電池給 USB 外接的負載供電時，Q3 導通，電池電源通過 Q2 的體二極管和 Q3 形成通路，接著 Q1、Q2 導通，實現了給 USB 接口電路供電。而當控制 Q3 關斷時，USB 無法給電池充電，電池也沒法給負載供電，這時就能實現反向電流阻隔，或者電流防倒灌的功能。







  　　可能有人會問，為什么要用背靠背串聯呢？一個 MOS 管不可以實現嗎？如果只使用一個 MOS 管，當控制 MOS 管關斷時，電池可以通過 MOS 管的體二極管進行放電，這樣就起不到關斷作用。但是，如果使用兩個 MOS 管，當控制兩個 MOS 管關斷時，MOS 的體二極管反向串聯，就可以阻斷電池的放電作用，從而有效實現電路的控制和保護。








  　　綜上所述，通過 MOS 管背靠背串聯組成的雙向開關，在電子電路中具有重要的應用價值，它能夠靈活地控制電流的流向，并且實現反向電流阻隔等功能，為電路的穩定運行提供了有力保障。







  ---
