  PNP 與 NPN 三極管：使用方法、原理及應用







  在電子電路設計中，三極管是一種非常重要的電子元件，尤其是PNP 與 NPN 兩種類型的三極管，它們?cè)趩纹瑱C(jī)應用電路中主要發揮開關作用。下面將詳細介紹這兩種三極管的使用方法、工作原理以及相關的應用要點。




  三極管的引腳與類型

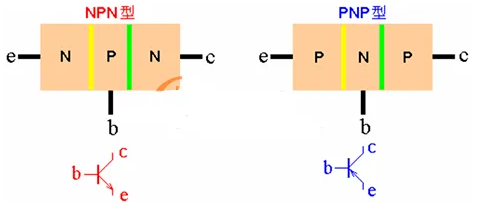

  三極管有三個引腳，橫向左側的引腳叫做基極，有一個箭頭的是發射極，剩下的一個引腳就是集電極。根據內部結構的不同，三極管分為 NPN 型和 PNP 型。




  NPN 型三極管的使用方法









  當NPN 型三極管用于開關狀態時，通常將發射極接地，集電極接高電平，基極接控制信號。NPN 型三極管的導通條件是基極比發射極電壓高 0.7V，也就是箭頭的始端比末端高 0.7V 時，三極管的發射極和集電極之間就可以導通。




  PNP 型三極管的使用方法




  PNP 型三極管在用于開關狀態時，一般發射極接高電平，基極接控制信號。三極管導通時，電流從發射極流向集電極。PNP 型三極管的導通條件是發射極電壓比基極高 0.7V 以上，同樣是箭頭的始端比末端高 0.7V 就可以導通三極管的發射極和集電極。












  三極管的工作狀態




  三極管有截止、放大、飽和三種工作狀態。在模擬電路中，主要應用三極管的放大狀態，但其用法和計算方法較為復雜。而在數字電路中，主要使用三極管的開關特性，即只用到截止與飽和兩種狀態。




  三極管的開關原理

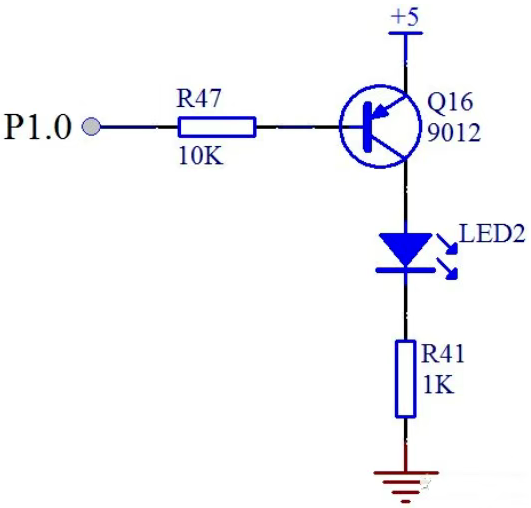

  以PNP 三極管為例，假設基極通過一個 10K 的電阻接到單片機的一個 IO 口（如 P1.0），發射極直接接到 5V 的電源上，集電極接一個 LED 小燈，并串聯一個 1K 的限流電阻終接到電源負極 GND 上。




  • 高電平情況：如果程序給P1.0 一個高電平 1，發射極到基極不會產生 0.7V 的壓降，此時發射極和集電極不會導通，電路在三極管處斷開，沒有電流通過，LED 小燈不會亮。

  • 低電平情況：如果程序給P1.0 一個低電平 0，發射極還是 5V，發射極和基極之間產生壓差，三極管發射極和基極之間導通，且大概有 0.7V 的壓降。此時發射極和集電極之間也會導通，LED 小燈本身有 2V 的壓降，三極管本身發射極和集電極之間大概有 0.2V 的壓降，可忽略不計。那么在限流電阻上就會有大概 3V 的壓降，通過計算可知這條支路的電流大概是 3mA，能夠成功點亮 LED 小燈。




  三極管的飽和狀態與電流控制




  要讓三極管處于飽和狀態，即實現開關特性，必須滿足一定條件。三極管都有一個放大倍數β，對于常用的三極管，β 大概可以認為是 100。要使三極管處于飽和狀態，基極電流必須大于發射極和集電極之間電流值除以 β。




  例如，在上述電路中，發射極和集電極之間的電流是 3mA，那么基極電流就是 3mA 除以 100 等于 30uA。大概有 4.3V 電壓會落在基極電阻上，那么基極電阻值就是 4.3V / 30uA = 143K?；鶚O電阻值只要比這個值小就可以，但也不能太小，否則會導致單片機的 IO 口電流過大，燒壞三極管或者單片機。







  ---
