  LDO穩壓芯片系列 HT7130-1 HT7350-1 HT7550-1大電流線性穩壓IC






  LDO穩壓芯片系列







  一、描述與特點：

        LDO穩壓芯片系列 HT7130-1、HT7350-1、HT7550-1等，是一款采用CMOS技術的低壓差線性穩壓器。以下為功能特點：

  • 低功耗

  • 低壓降

  • 較低的溫度系數

  • 最高輸入電壓：36V（71系列、75系列）、48V（73系列）

  • 典型靜態電流：2uA（71系列、75系列）、3uA（73系列）

  • 最大輸出電流：100mA（71系列、75系列）、300mA（73系列）

  • 輸出電壓精度：±2%

  • 封裝類型：SOT23-3、SOT89-3







  二、應用領域：

  • 電池供電設備

  • 通信設備

  • 音頻/視頻設備







  三、電路功能框圖：

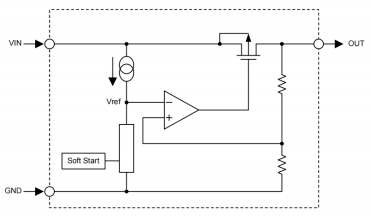

  1、71系列、75系列：

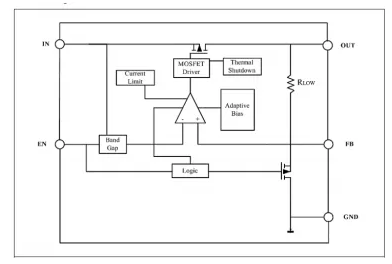

  2、73系列：

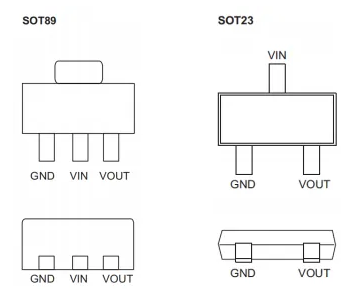

  四、引腳圖：









  五、極限參數：
  1、71系列、75系列：

  • 電源供應電壓：-0.3V~+36V

  • 工作環境溫度：-40℃~+85℃

  • 存儲溫度范圍：-45℃~+140℃

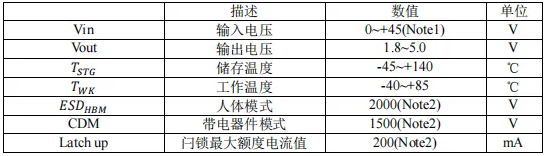

  2、73系列：






  六、電氣特性：

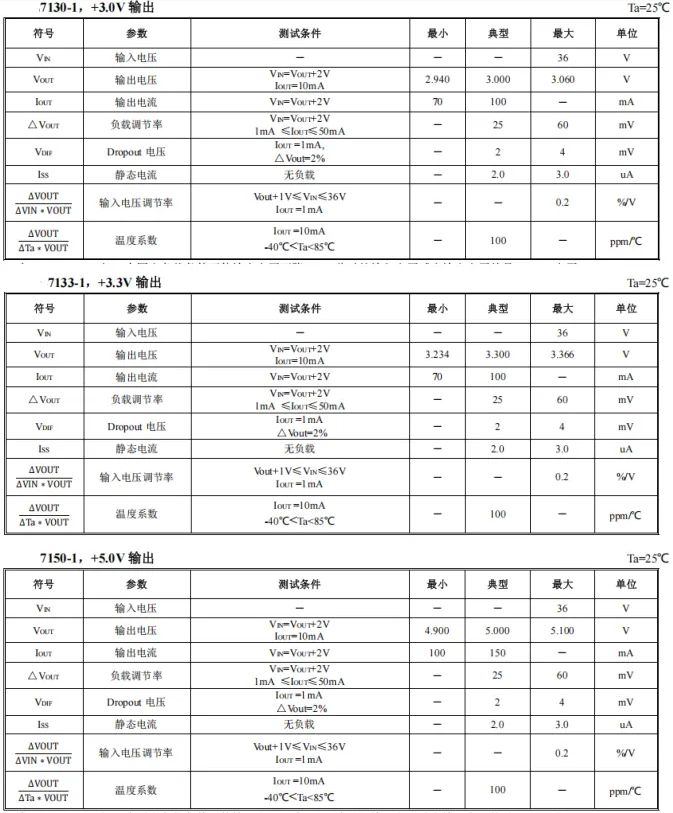

  1、71系列：

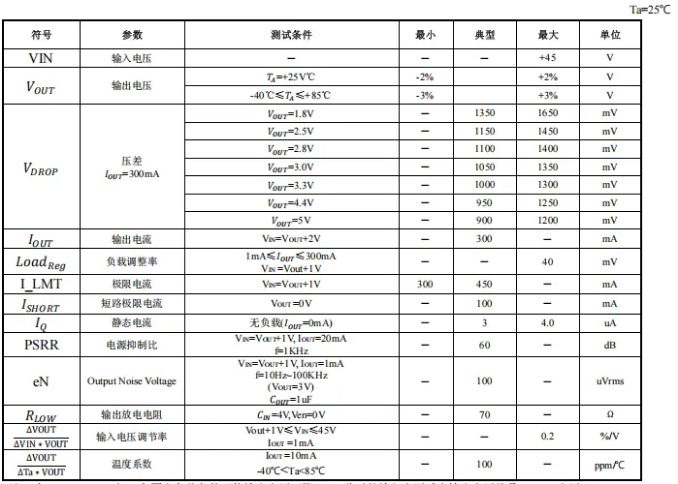

  2、73系列：

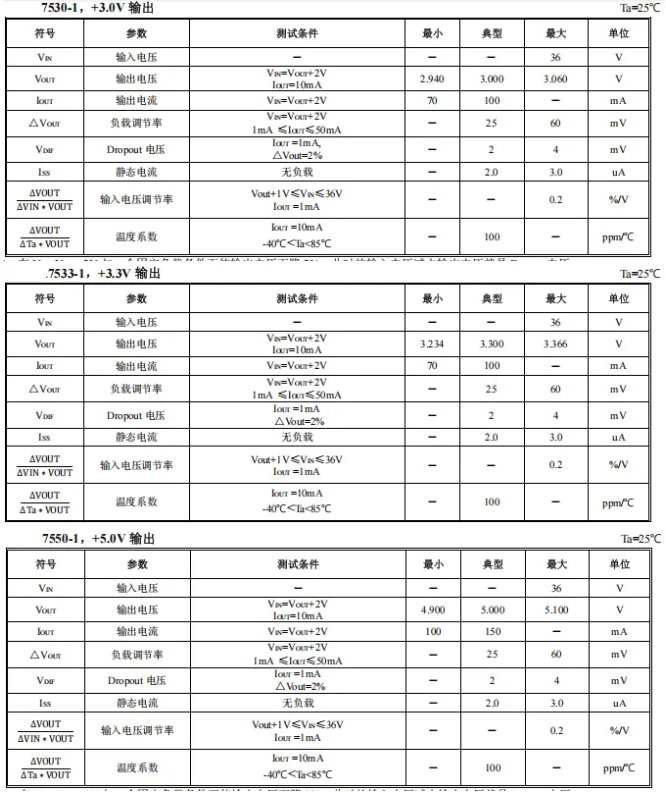

  3、75系列：









  ---
