降壓電路 LC51E SOP-8

產品品牌：宇芯微

產品類型：其他IC

產品型號：LC51E

產品封裝：SOP-8

產品標題：降壓電路 LC51E SOP-8 DC-DC 降壓變換器集成電路 LC51E降壓芯片

咨詢熱線：0769-89027776

產品詳情

降壓電路 LC51E SOP-8 DC-DC 降壓變換器集成電路 LC51E降壓芯片

降壓電路 LC51E的產品描述：

LC51E 是精簡型 DC-DC 降壓變換器集成電路，內含溫度補償?shù)膮⒖茧妷涸矗?.25V）、比較器、能有效限制電流及控制工作周期的振蕩器、驅動器及大電流輸出開關管等，外配少量元件，就能組成DC-DC 降壓電路。與 34063 產品比較，可達到使用最少的外接元件構成開關式降壓變換器，廣泛適用于汽車充電器、直流降壓變換器等產品。

降壓電路 LC51E的產品特點：

工作電壓范圍寬：10~28V
輸出電流限制功能和輸出電流保護功耗
靜態電流小
輸出最大電流可達1.6A
工作頻率可達120KHz
輸出電壓范圍：5.1V±3%
封裝形式：Qipai8、SOP8、ESOP8、DIP8

降壓電路 LC51E的內部結構圖：

降壓電路 LC51E的極限參數：

參數	符號	數值	單位
電源電壓（空載）	V_CC	28	V
電源電壓（重載）	V_CC	24	V
輸出開關管電流	I_SW	1.6	A
功耗	P_D	1.25	W
工作環境溫度	T_A	0~+70	℃
貯存溫度	T_STG	-20~+80	℃

注：

（1）工作條件超過這些額定值可能會造成永久性的損壞。

（2）應使用質量可靠的外圍元器件，使用性能差的元器件會造成 IC 工作異常，甚至?xí)p壞 IC。

（3）輸出最大電流超過 1.6A，所以續流二極管必須使用 SR240 或電流能力在 2A 以上二極管，不可使用 IN5819 二極管，否則會損壞 IC。

降壓電路 LC51E的電特性：

（V_CC=12V，T_A=0℃~60℃，除非另外規定）

參數名稱	測試條件	MIN	TYP	MAX	單位
電源電壓 V_CC	接應用電路，空載	10	12	28	V
電源電流 I_CC	V_SC=V_CC=12V，接應用電路，無負載		5	8	mA
線性調整	Vin=12V~25V,I_O=700mA			20	mV
負載調整	Vin=12V，I_O=50mA~700mA			100	mV
輸出紋波	Vin=12V,I_O=700mA			100	mVp-p
短路電流	Vin=25V,R_L=0.1Ω			1.1	A
短路電流	Vin=12V,R_L=0.1Ω			1.6	A
頻率	V_CC=12V,I_O=700mA	80	100	120	KHz
效率	V_CC=12V,I_O=700mA		80		%
直流放大倍數 hfe	I_SW=1A,V_CE=5V,T_A=25℃	50	120
集電極漏電流 I_C	V_CE=28V		0.01	100	μA

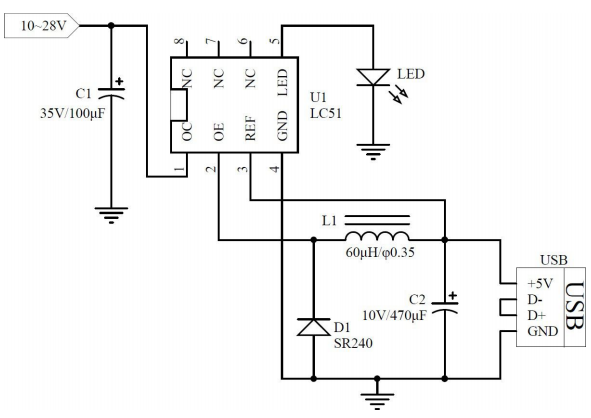

降壓電路 LC51E的應用電路圖：
