中低壓MOS管 85N06 PDFN3X3-8L MOS管選型 60VMOS管國產替換

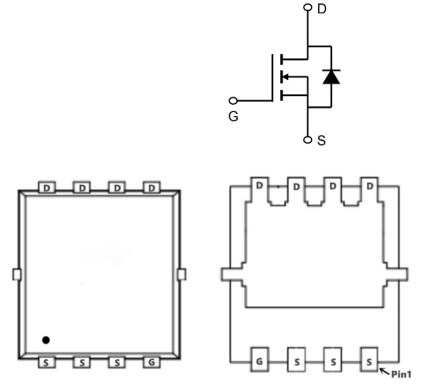

中低壓MOS管 85N06的引腳圖：
中低壓MOS管 85N06的應用領域：
BLDC
DC-DC
中低壓MOS管 85N06的極限值：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 65 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | 85 | A |
| 漏極電流-連續(TC=100℃) | 52 | ||
| IDM | 漏極電流-脈沖 | 328 | |
| EAS | 單脈沖雪崩能量 | 89 | mJ |
| PD | 總耗散功率 TC=25℃ | 65.8 | W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | |
| RθJC | 結到管殼的熱阻 | 1.9 | ℃/W |
| RθJA | 結到環境的熱阻 | 25 |
中低壓MOS管 85N06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 65 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=20A | 4.1 | 5.2 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=10A | 5.8 | 7.5 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 1.65 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 28.2 | nC | ||
| Qgs | 柵源電荷密度 | 4.9 | |||
| Qgd | 柵漏電荷密度 | 4.9 | |||
| Ciss | 輸入電容 | 1600 | pF | ||
| Coss | 輸出電容 | 445 | |||
| Crss | 反向傳輸電容 | 25 | |||
| td(on) | 開啟延遲時間 | 7.4 | ns | ||
| tr | 開啟上升時間 | 6.2 | |||
| td(off) | 關斷延遲時間 | 25.2 | |||
| tf | 開啟下降時間 | 7.6 |
