中低壓MOS管 85N03 PDFN3X3-8L 馬達用場效應管 國產NMOS管

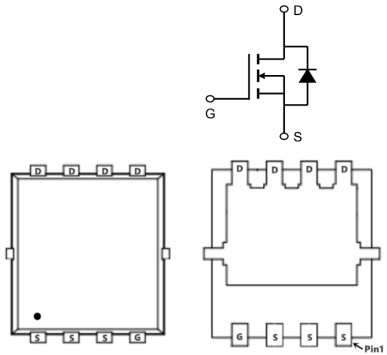

中低壓MOS管 85N03的引腳圖：
中低壓MOS管 85N03的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | 85 | A |
| 漏極電流-連續(TC=100℃) | 80 | ||
| IDM | 漏極電流-脈沖 | 600 | |
| EAS | 單脈沖雪崩能量 | 180 | mJ |
| IAS | 雪崩電流 | 54 | A |
| PD | 總耗散功率 TC=25℃ | 66 | W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | |
| RθJA | 結到環境的熱阻 | 85 | ℃/W |
| RθJC | 結到管殼的熱阻 | 1.7 |
中低壓MOS管 85N03的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 30 | 36 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=20A | 1.3 | 1.8 | mΩ | |
靜態漏源導通電阻 VGS=4.5V,ID=15A | 2 | 2.7 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 1.7 | 2.5 | V |
| IDSS | 零柵壓漏極電流 VDS=30V,VGS=0V, | 1 | uA | ||
零柵壓漏極電流 VDS=30V,VGS=0V,TJ=55℃ | 5 | ||||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 39.1 | nC | ||
| Qgs | 柵源電荷密度 | 6.7 | |||
| Qgd | 柵漏電荷密度 | 5.9 | |||
| Ciss | 輸入電容 | 2554 | pF | ||
| Coss | 輸出電容 | 924 | |||
| Crss | 反向傳輸電容 | 73 | |||
| td(on) | 開啟延遲時間 | 10 | ns | ||
| tr | 開啟上升時間 | 7.3 | |||
| td(off) | 關斷延遲時間 | 38.6 | |||
| tf | 開啟下降時間 | 16.4 |
