N+P溝道MOS管 30G04 TO-252-4 40V場效應管 中低壓MOS管

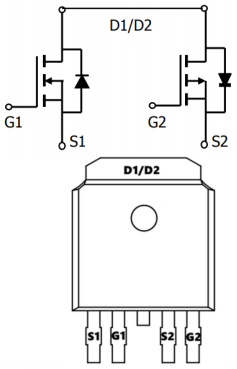

N+P溝道MOS管 30G04的引腳圖：
N+P溝道MOS管 30G04的參數特點：
1、N-CH：
VDS=40V
ID=33A
RDS(ON)＜18mΩ@VGS=10V
2、P-CH：
VDS=-40V
ID=-31A
RDS(ON)＜30mΩ@VGS=-10V
N+P溝道MOS管 30G04的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 | |
| N-CH | P-CH | |||
| VDS | 漏極-源極電壓 | 40 | -40 | V |
| VGS | 柵極-源極電壓 | ±20 | ±20 | |
| ID | 漏極電流-連續 (TC=25℃) | 33 | -31 | A |
| 漏極電流-連續 (TC=100℃) | 23.1 | -21.7 | ||
| IDM | 漏極電流-脈沖 | 99 | -93 | |
| EAS | 單脈沖雪崩能量 | 528 | 495 | mJ |
| IAS | 單脈沖雪崩電流 | 26 | -28 | A |
| PD | 總耗散功率 (TC=25℃) | 25 | 31.3 | W |
| RθJA | 結到環境的熱阻 | 62.5 | 62.5 | ℃/W |
| RθJC | 結到管殼的熱阻 | 1.5 | 1.5 | |
| TSTG | 存儲溫度 | -55~150 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | -55~150 | |
