小封裝PMOS管 2P15 SOT23-6L 貼片PMOS管 150V/2.7A 馬達場效應管
貼片PMOS管 2P15的應用領域：
無刷馬達
負載開關
UPS 不間斷電源
貼片PMOS管 2P15的極限值：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：-150V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：-2.7A
漏極電流-脈沖 IDM：-8.5A
單脈沖雪崩能量 EAS：56.5mJ
雪崩電流 IAS：5A
總耗散功率 PD：2W
存儲溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
結到環境的熱阻 RθJA：125℃/W
結到管殼的熱阻 RθJC：40℃/W
貼片PMOS管 2P15的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -150 | -168 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-1A | 620 | 780 | mΩ | |
| 靜態漏源導通電阻 VGS=-6V,ID=-0.5A | 700 | 980 | |||
| VGS(th) | 柵極開啟電壓 | -2 | -3 | -4 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 10.8 | nC | ||
| Qgs | 柵源電荷密度 | 3.1 | |||
| Qgd | 柵漏電荷密度 | 2.2 | |||
| Ciss | 輸入電容 | 706 | pF | ||
| Coss | 輸出電容 | 23 | |||
| Crss | 反向傳輸電容 | 13 | |||
| td(on) | 開啟延遲時間 | 21 | ns | ||
| tr | 開啟上升時間 | 16 | |||
| td(off) | 關斷延遲時間 | 40 | |||
| tf | 開啟下降時間 | 18 |

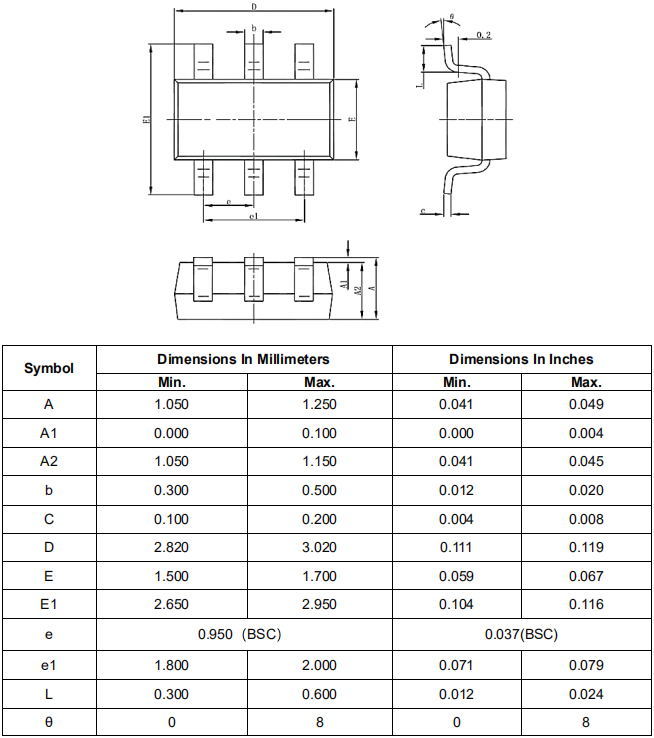

貼片PMOS管 2P15的封裝外形尺寸圖：
