小家電用N+PMOS管8G03 SOP-8 低壓國產MOSFET 增強型MOS管
小家電用N+PMOS管8G03的產品特點：
1、N-CH：
VDS=30V
ID=9.8A
RDS(ON)＜25mΩ@VGS=10V(Type：16mΩ)
2、P-CH：
VDS=-30V
ID=-9.8A
RDS(ON)＜25mΩ@VGS=-10V(Type：16mΩ)
小家電用N+PMOS管8G03的應用領域：
BLDC
小家電用N+PMOS管8G03的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 | |
| N-CH | P-CH | |||
| VDS | 漏極-源極電壓 | 30 | -30 | V |
| VGS | 柵極-源極電壓 | ±20 | ±20 | |
| ID | 漏極電流-連續 (TA=25℃) | 9.8 | -9.8 | A |
| 漏極電流-連續 (TA=70℃) | 6.3 | -6.3 | ||
| IDM | 漏極電流-脈沖 | 29 | -29 | |
| EAS | 單脈沖雪崩能量 | 80 | 80 | mJ |
| PD | 總耗散功率 (TA=25℃) | 46 | 46 | W |
| RθJA | 結到環境的熱阻 | 85 | 85 | ℃/W |
| RθJC | 結到管殼的熱阻 | 40 | 40 | |
| TSTG | 存儲溫度 | -55~150 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | -55~150 | |

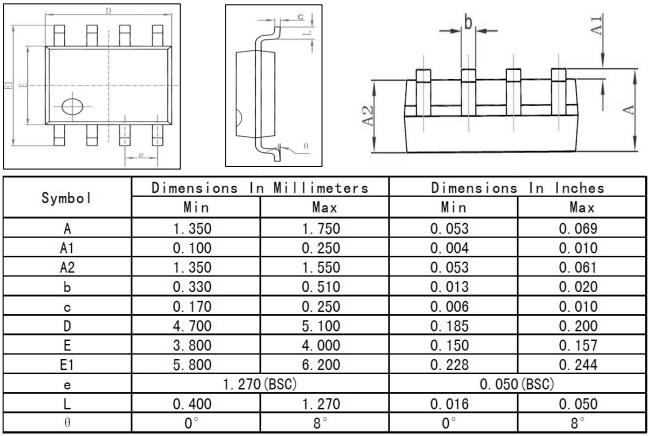

小家電用N+PMOS管8G03的封裝外形尺寸圖：
