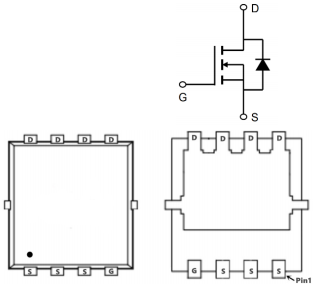

大電流NMOS管 120N15 PDFN5X6-8L 貼片MOSFET LED用MOS場效應管
大電流NMOS管 120N15的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 150 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | 120 | A |
| 漏極電流-連續(TC=100℃) | 80 | ||
| IDM | 漏極電流-脈沖 | 360 | |
| EAS | 單脈沖雪崩能量 | 406 | mJ |
| IAS | 雪崩電流 | 43 | A |
| PD | 總耗散功率(TC=25℃) | 160 | W |
| RθJA | 結到環境的熱阻 | 0.78 | ℃/W |
| RθJC | 結到管殼的熱阻 | 62 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
大電流NMOS管 120N15的電特性：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 150 | 168 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=20A | 9 | 12 | mΩ | |
| VGS(th) | 柵極開啟電壓 | 2.5 | 3.5 | 4.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 65.5 | nC | ||
| Qgs | 柵源電荷密度 | 26 | |||
| Qgd | 柵漏電荷密度 | 17.2 | |||
| Ciss | 輸入電容 | 5469 | pF | ||
| Coss | 輸出電容 | 1702 | |||
| Crss | 反向傳輸電容 | 186 | |||
| td(on) | 開啟延遲時間 | 36 | ns | ||
| tr | 開啟上升時間 | 95 | |||
| td(off) | 關斷延遲時間 | 56 | |||
| tf | 開啟下降時間 | 11 |
