插件低壓MOS管 FIR16P10PG TO-220 低壓場效應管 MOS管替換
插件低壓MOS管 FIR16P10PG的應用領域：
筆記本的電源管理
DC/DC 轉換
負載開關
LCD 顯示逆變器
插件低壓MOS管 FIR16P10PG的極限值：
（如無特殊說明，TC=25℃）
| 參數 | 符號 | 數值 | 單位 |
| 漏極-源極電壓 | VDSS | -100 | V |
| 柵極-源極電壓 | VGS | ±20 | V |
漏極電流-連續 TC=25℃ | ID | -11 | A |
漏極電流-連續 TC=70℃ | -9 | ||
| 漏記電流-脈沖 | IDM | -44 | |
| 功耗 TC=25℃ | PD | 39 | W |
| 功耗 TC=70℃ | 25 | ||
| 工作結溫 | TJ | -55~+150 | ℃ |
插件低壓MOS管 FIR16P10PG的電特性：
（如無特殊說明，TC=25℃）
| 參數 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 漏極-源極擊穿電壓 | BVDSS | VGS=0V,ID=-250μA | -100 | V | ||
| 零柵壓漏極電流 | IDSS | VDS=-100V,VGS=0V | 1 | μA | ||
| 柵極漏電流 | IGSS | VGS=±20V,VDS=0V | ±250 | nA | ||
| 柵極開啟電壓 | VGS(TH) | VDS=VGS,ID=-250μA | -1 | -3 | V | |
| 靜態漏源導通電阻 | RDS(ON) | VGS=-10V,ID=-3.6A | 160 | 195 | mΩ | |
| VGS=-4.5V,ID=-3.4A | 170 | 210 | ||||
| 輸入電容 | Ciss | VDS=-15V,VGS=0V,F=1.0MHz | 1240 | pF | ||
| 輸出電容 | Coss | 947 | ||||
| 反向傳輸電容 | Crss | 30 | ||||
| 開啟延遲時間 | td(on) | VDS=50V,RL=25Ω,RG=1Ω,VGEN=-10V | 35 | nS | ||
| 開啟上升時間 | tr | 12 | ||||
| 關斷延遲時間 | td(off) | 58 | ||||
| 開啟下降時間 | tf | 5 | ||||
| 柵極總電荷 | Qg | VDD=-50V,ID=-3.6A,VGS=-10V | 28 | nC | ||
| 柵極總電荷 | Qg | VDD=-50V,ID=-3.6A,VGS=-4.5V | 14 | |||
| 柵源電荷密度 | Qgs | 5.3 | ||||
| 柵漏電和密度 | Qgd | 5.9 |

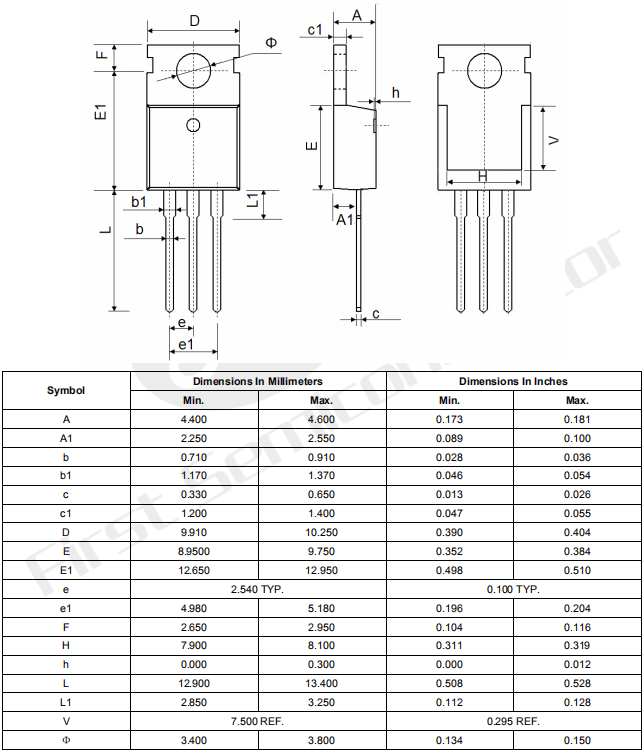

插件低壓MOS管 FIR16P10PG的封裝外形尺寸圖：
