60V N+P溝道MOS管 10G06 SOP-8 馬達用MOS管 低壓場效應管
N+P溝道MOS管 10G06的產品特點：
1、N-CH：
VDS=60V
ID=12.5A
RDS(ON)＜36mΩ@VGS=10V
2、P-CH：
VDS=-60V
ID=-9.7A
RDS(ON)＜70mΩ@VGS=-10V

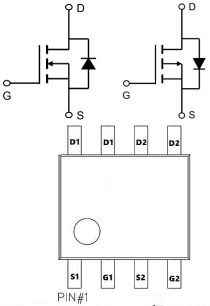

N+P溝道MOS管 10G06的引腳配置圖：
N+P溝道MOS管 10G06的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 | |
| N-CH | P-CH | |||
| VDS | 漏極-源極電壓 | 60 | -60 | V |
| VGS | 柵極-源極電壓 | ±20 | ±20 | |
| ID | 漏極電流-連續 (TA=25℃) | 12.5 | -9.7 | A |
| 漏極電流-連續 (TA=70℃) | 5.8 | -5 | ||
| IDM | 漏極電流-脈沖 | 37.5 | -22.5 | |
| EAS | 單脈沖雪崩能量 | 25.5 | 35.3 | mJ |
| IAS | 單脈沖雪崩電流 | 22.6 | -26.6 | A |
| PD | 總耗散功率 (TA=25℃) | 1.5 | 1.5 | W |
| TSTG | 存儲溫度 | -55~150 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | -55~150 | |
