-20V 雙P溝道MOS 4953B SOP-8
-20V 雙P溝道MOS 4953B SOP-8
產品品牌：宇芯微
產品類型：中低壓MOS管
產品型號：4953B
產品封裝：SOP-8
產品標題：-20V 雙P溝道MOS 4953B SOP-8 MOSFET報價 鋰電池MOS
咨詢熱線：0769-89027776

產品詳情


-20V 雙P溝道MOS 4953B SOP-8 MOSFET報價 鋰電池MOS

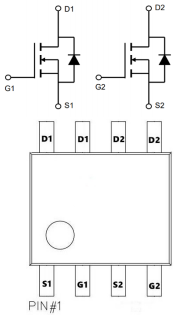

雙P溝道MOS 4953B的管腳配置圖：




雙P溝道MOS 4953B的應用領域：

  • 鋰電池保護

  • 手機快充



雙P溝道MOS 4953B的極限值：

(如無特殊說明，TA=25℃)

符號參數數值單位
VDS漏極-源極電壓-20
V
VGS柵極-源極電壓±12
ID

漏極電流-連續

TA=25℃

-6.5A

漏極電流-連續

TA=70℃

-3.9
IDM漏極電流-脈沖-14
PD

總耗散功率

TA=25℃

1.5W
RθJA結到環境的熱阻85℃/W
RθJC結到管殼的熱阻25
TSTG存儲溫度-55~+150℃
TJ工作結溫-55~+150



雙P溝道MOS 4953B的電特性：

(如無特殊說明，Tj=25℃)

符號
參數MIN值TYP值MAX值單位
BVDSS漏極-源極擊穿電壓-20

V
RDS(ON)靜態漏源導通電阻

VGS=-4.5V,ID=-3.4A


4255mΩ
靜態漏源導通電阻

VGS=-2.5V,ID=-3A


5575
靜態漏源導通電阻

VGS=-1.8V,ID=-2.5A


85100
VGS(th)
柵極開啟電壓-0.4-0.62-1.2V
IGSS柵極漏電流

±100nA
Qg柵極電荷
5.41
nC
Qgs柵源電荷密度

1.17
Qgd柵漏電荷密度
1.24
Ciss輸入電容
438
pF
Coss輸出電容
76
Crss反向傳輸電容
62
td(on)開啟延遲時間
6.4
ns
tr開啟上升時間

21.8


td(off)關斷延遲時間
37.4
tf
開啟下降時間
34
