電源用場效應管 4N06 SOT-89-3L 貼片NMOS管 國產MOSFET

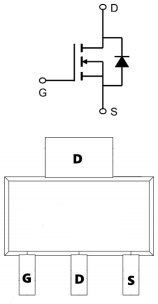

國產MOSFET 4N06的引腳圖：
國產MOSFET 4N06的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 TC=25℃ | 4.8 | A |
漏極電流-連續 TC=100℃ | 2 | ||
| IDM | 漏極電流-脈沖 | 15 | |
| EAS | 單脈沖雪崩能量 | 6.2 | mJ |
| PD | 總耗散功率 TC=25℃ | 1.5 | W |
| RθJA | 結到環境的熱阻 | 85 | ℃/W |
| RθJC | 結到管殼的熱阻 | 48 | |
| TSTG | 存儲溫度 | -55~+150 | ℃ |
| TJ | 工作結溫 | -55~+150 |
國產MOSFET 4N06的電特性：
(如無特殊說明，Tj=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | 65 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=2A | 72 | 95 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=1A | 85 | 100 | |||
| VGS(th) | 柵極開啟電壓 | 1.2 | 1.5 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| gfs | 正向跨導 | 13 | S | ||
| Qg | 柵極電荷 | 5 | 7 | nC | |
| Qgs | 柵源電荷密度 | 1.68 | 2.4 | ||
| Qgd | 柵漏電荷密度 | 1.9 | 2.7 | ||
| Ciss | 輸入電容 | 511 | 715 | pF | |
| Coss | 輸出電容 | 38 | 53 | ||
| Crss | 反向傳輸電容 | 25 | 35 | ||
| td(on) | 開啟延遲時間 | 1.6 | 3.2 | ns | |
| tr | 開啟上升時間 | 7.2 | 13 | ||
| td(off) | 關斷延遲時間 | 25 | 50 | ||
| tf | 開啟下降時間 | 14.4 | 28.8 |
