手機快充MOS管 4957A SOP-8 30V雙PMOS管 大芯片場效應管

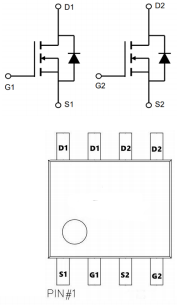

30V雙PMOS管 4957A的管腳圖：
30V雙PMOS管 4957A的用途：
鋰電池保護
手機快充
30V雙PMOS管 4957A的極限值：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 TA=25℃ | -8.8 | A |
| 漏極電流-連續 TA=70℃ | -6.3 | ||
| IDM | 漏極電流-脈沖 | -32 | |
| EAS | 單脈沖雪崩能量 | 81.2 | mJ |
| IAS | 雪崩電流 | -42 | A |
| PD | 總耗散功率 TA=25℃ | 1.5 | W |
| RθJA | 結到環境的熱阻 | 85 | ℃/W |
| RθJC | 結到管殼的熱阻 | 25 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
30V雙PMOS管 4957A的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -30 | -33 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-6A | 16 | 20 | mΩ | |
| 靜態漏源導通電阻 VGS=-4.5V,ID=-4A | 25 | 35 | |||
| VGS(th) | 柵極開啟電壓 | -1 | -1.6 | -2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 12.6 | nC | ||
| Qgs | 柵源電荷密度 | 4.8 | |||
| Qgd | 柵漏電荷密度 | 4.8 | |||
| Ciss | 輸入電容 | 1345 | pF | ||
| Coss | 輸出電容 | 194 | |||
| Crss | 反向傳輸電容 | 158 | |||
| td(on) | 開啟延遲時間 | 4.6 | ns | ||
| tr | 開啟上升時間 | 14.8 | |||
| td(off) | 關斷延遲時間 | 41 | |||
| tf | 開啟下降時間 | 19.6 |
