6946A SOP-8 60V雙NMOS
6946A SOP-8 60V雙NMOS
產品品牌：宇芯微
產品類型：中低壓MOS管
產品型號：6946A
產品封裝：SOP-8
產品標題：6946A SOP-8 60V雙NMOS 電池保護MOS管 場效應管選型
咨詢熱線：0769-89027776

產品詳情

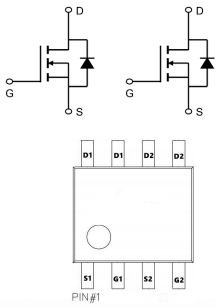

6946A SOP-8 60V雙NMOS 電池保護MOS管 場效應管選型



60V雙NMOS 6946A的極限值：





60V雙NMOS 6946A的應用領域：

  • 電池保護

  • 負載開關

  • UPS 不間斷電源



60V雙NMOS 6946A的極限值：

(如無特殊說明，TC=25℃)

  • 漏極-源極電壓 VDS：60V

  • 柵極-源極電壓 VGS：±20V

  • 漏極電流-連續(TA=25℃) ID：7.2A

  • 漏極電流-連續(TA=70℃) ID：4.8A

  • 漏極電流-脈沖 IDM：14.6A

  • 單脈沖雪崩能量 EAS：21.5mJ

  • 雪崩電流 IAS：20.6A

  • 總耗散功率(TA=25℃) PD：1.2W

  • 存儲溫度 TSTG：-55~+150℃

  • 工作結溫 TJ：-55~+150℃

  • 結到環境的熱阻 RθJA：62.5℃/W

  • 結到管殼的熱阻 RθJC：36℃/W



60V雙NMOS 6946A的電特性：

(如無特殊說明，TJ=25℃)

符號
參數MIN值TYP值MAX值單位
BVDSS漏極-源極擊穿電壓6065
V
RDS(ON)靜態漏源導通電阻

VGS=10V,ID=10A


2835mΩ
靜態漏源導通電阻

VGS=4.5V,ID=5A


3345
VGS(th)
柵極開啟電壓11.62.5V
IGSS柵極漏電流

±100nA
Qg柵極電荷
20.3
nC
Qgs柵源電荷密度

3.7


Qgd柵漏電荷密度
5.3
Ciss輸入電容
1148
pF
Coss輸出電容
58.5
Crss反向傳輸電容
49.4
td(on)開啟延遲時間
7.6
ns
tr開啟上升時間

20


td(off)關斷延遲時間
15
tf
開啟下降時間
24
