NMOS 600V/1A 1N60 SOT-223 UPS電源用MOS 功率場效應管

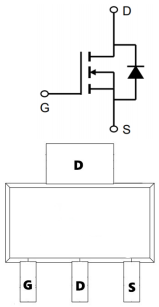

UPS電源用MOS 1N60的引腳圖：
UPS電源用MOS 1N60的用途：
UPS 不間斷電源
PFC 功率因素校正
UPS電源用MOS 1N60的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 600 | V |
| VGS | 柵極-源極電壓 | ±30 | |
| ID | 漏極電流-連續 | 1 | A |
| IDM | 漏極電流-脈沖 | 4 | |
| PD | 總耗散功率 | 20 | W |
| TSTG | 存儲溫度 | -55~+150 | ℃ |
| TJ | 工作結溫 | 150 |
UPS電源用MOS 1N60的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 600 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=0.5A | 8.5 | 11 | Ω | |
| VGS(th) | 柵極開啟電壓 | 2 | 4 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| gfs | 正向跨導 | 0.5 | S | ||
| Qg | 柵極電荷 | 4.8 | nC | ||
| Qgs | 柵源電荷密度 | 0.7 | |||
| Qgd | 柵漏電荷密度 | 2.7 | |||
| Ciss | 輸入電容 | 150 | pF | ||
| Coss | 輸出電容 | 25 | |||
| Crss | 反向傳輸電容 | 5.4 | |||
| td(off) | 關斷延遲時間 | 13 | ns |

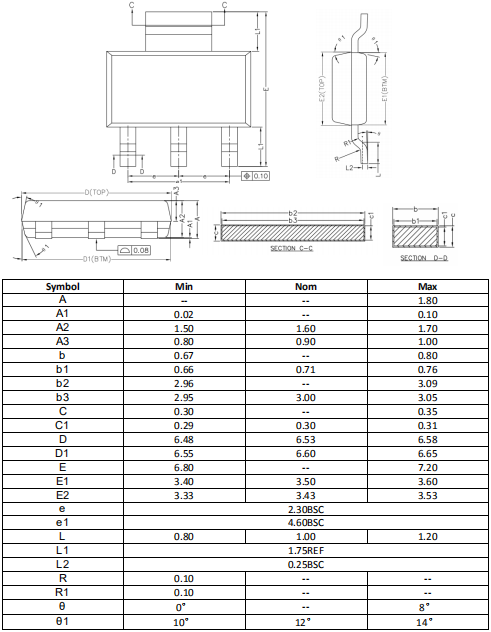

UPS電源用MOS 1N60的封裝外形尺寸圖：
