塑封MOS管 4P20 TO-220F P溝道場效應管 國產大芯片 -200V/-4A
塑封MOS管 4P20的特點：
VDS=-200V
ID=-4A
RDS(ON)＜1.5Ω@VGS=-10V
封裝：TO-220F
塑封MOS管 4P20的應用領域：
功率放大器
電機驅動
塑封MOS管 4P20的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -200 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 TC=25℃ | -4 | A |
| 漏極電流-連續 TC=100℃ | -2.3 | ||
| IDM | 漏極電流-脈沖 | -14 | |
| EAS | 單脈沖雪崩能量 | 310 | mJ |
| PD | 總耗散功率 TC=25℃ | 42 | W |
| RθJA | 結到環境的熱阻 | 50 | ℃/W |
| RθJC | 結到管殼的熱阻 | 3 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
塑封MOS管 4P20的電特性：
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -200 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-2.2A | 1.5 | Ω | ||
| VGS(th) | 柵極開啟電壓 | -2 | -4 | V | |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| gfs | 正向跨導 | 1.1 | S | ||
| Qg | 柵極電荷 | 20 | nC | ||
| Qgs | 柵源電荷密度 | 3.3 | |||
| Qgd | 柵漏電荷密度 | 11 | |||
| Ciss | 輸入電容 | 340 | pF | ||
| Coss | 輸出電容 | 110 | |||
| Crss | 反向傳輸電容 | 33 | |||
| td(on) | 開啟延遲時間 | 8.8 | ns | ||
| tr | 開啟上升時間 | 27 | |||
| td(off) | 關斷延遲時間 | 7.3 | |||
| tf | 開啟下降時間 | 19 |

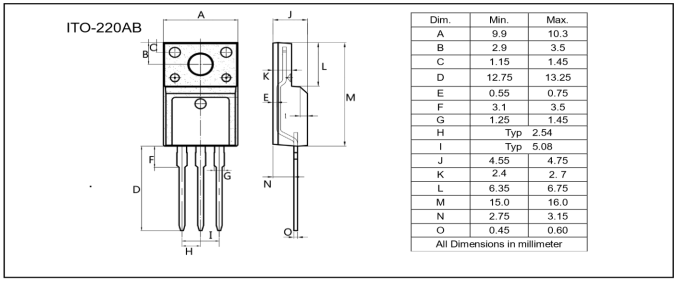

塑封MOS管 4P20的封裝外形尺寸：
