手機快充PMOS 01P10 SOT-23 小電流場效應管 -100V/-0.9A
手機快充PMOS 01P10的特點：
VDS=-100V
ID=-0.9A
RDS(ON)＜0.65Ω@VGS=10V

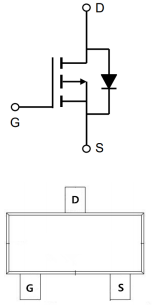

封裝：SOT-23
手機快充PMOS 01P10的用途：
電池保護
負載開關
UPS不間斷電源
手機快充PMOS 01P10的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -100 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 TA=25℃ | -0.9 | A |
| 漏極電流-連續 TA=70℃ | -0.7 | ||
| IDM | 漏極電流-脈沖 | -1.8 | |
| PD | 總耗散功率 TA=25℃ | 1 | W |
| RθJA | 結到環境的熱阻 | 125 | ℃/W |
| RθJC | 結到管殼的熱阻 | 80 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
手機快充PMOS 01P10的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -100 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-0.8A | 0.52 | 0.65 | Ω | |
| 靜態漏源導通電阻 VGS=-4.5V,ID=-0.4A | 0.56 | 0.7 | |||
| VGS(th) | 柵極開啟電壓 | -1 | -1.5 | -2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| gfs | 正向跨導 | 3 | S | ||
| Qg | 柵極電荷 | 4.5 | nC | ||
| Qgs | 柵源電荷密度 | 1.14 | |||
| Qgd | 柵漏電荷密度 | 1.5 | |||
| Ciss | 輸入電容 | 553 | pF | ||
| Coss | 輸出電容 | 29 | |||
| Crss | 反向傳輸電容 | 20 | |||
| td(on) | 開啟延遲時間 | 13.6 | ns | ||
| tr | 開啟上升時間 | 6.8 | |||
| td(off) | 關斷延遲時間 | 34 | |||
| tf | 開啟下降時間 | 3 |
