手機快充PMOS管 30P06 TO-252 MOSFET選型 功率MOS參數
MOSFET選型 30P06的特點：
VDS=-60V
ID=-30A
RDS(ON)＜25mΩ@VGS=-10V
封裝：TO-252
MOSFET選型 30P06的用途：
鋰電池保護
手機快充
MOSFET選型 30P06的極限參數：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：-60V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：-30A
漏極電流-脈沖 IDM：-70A
單脈沖雪崩能量 EAS：113mJ
雪崩電流 IAS：47.6A
總耗散功率 PD：52.1W
結到環境的熱阻 RθJA：62℃/W
結到管殼的熱阻 RθJC：2.4℃/W
存儲溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
MOSFET選型 30P06的電特性：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -60 | -68 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-10A | 21 | 25 | mΩ | |
| 靜態漏源導通電阻 VGS=-4.5V,ID=-8A | 26 | 33 | |||
| VGS(th) | 柵極開啟電壓 | -1 | -1.5 | -2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 25 | nC | ||
| Qgs | 柵源電荷密度 | 6.7 | |||
| Qgd | 柵漏電荷密度 | 5.5 | |||
| Ciss | 輸入電容 | 3635 | pF | ||
| Coss | 輸出電容 | 224 | |||
| Crss | 反向傳輸電容 | 141 | |||
| td(on) | 開啟延遲時間 | 38 | ns | ||
| tr | 開啟上升時間 | 23.6 | |||
| td(off) | 關斷延遲時間 | 100 | |||
| tf | 開啟下降時間 | 6.8 |

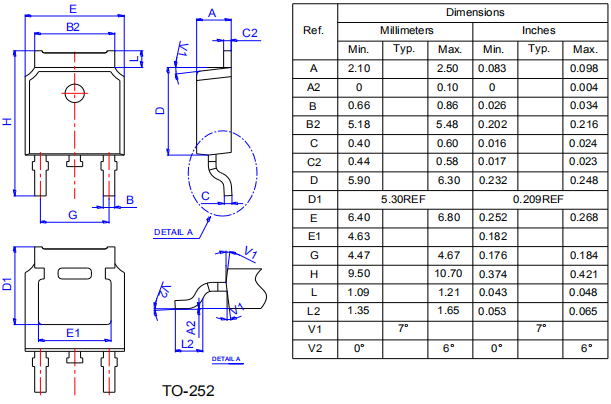

MOSFET選型 30P06的封裝外形尺寸圖：
