60V功率MOS 80N06 TO-252 10mΩ 負載開關用MOS 低壓場效應管
60V功率MOS 80N06的特點：
VDS=60V
ID=80A
RDS(ON)＜10mΩ@VGS=10V
封裝：TO-252
60V功率MOS 80N06的用途：
電池保護
負載開關
UPS不間斷電源
60V功率MOS 80N06的極限參數：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 | 80 | A |
| IDM | 漏極電流-脈沖 | 180 | |
| PD | 總耗散功率 | 125 | W |
| EAS | 單脈沖雪崩能量 | 30 | mJ |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | |
| RθJC | 結到管殼的熱阻 | 1 | ℃/W |
| RθJA | 結到環境的熱阻 | 62 |
60V功率MOS 80N06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | 71 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=20A | 8 | 10 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=10A | 10 | 13 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 2 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| IDSS | 零柵壓漏極電流 | 1 | μA | ||
| Qg | 柵極電荷 | 18.4 | nC | ||
| Qgs | 柵源電荷密度 | 3.3 | |||
| Qgd | 柵漏電荷密度 | 3.1 | |||
| Ciss | 輸入電容 | 1182.1 | pF | ||
| Coss | 輸出電容 | 199.5 | |||
| Crss | 反向傳輸電容 | 4.1 | |||
| td(on) | 開啟延遲時間 | 17.9 | ns | ||
| tr | 開啟上升時間 | 4 | |||
| td(off) | 關斷延遲時間 | 34.9 | |||
| tf | 開啟下降時間 | 5.5 |

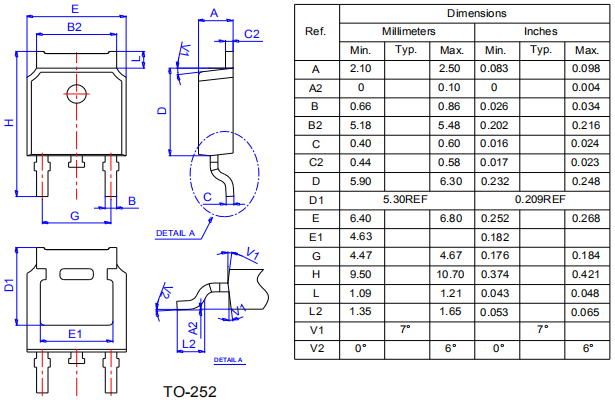

60V功率MOS 80N06的封裝外形尺寸圖：
