60VNMOS管 70N06 TO-252 60V/70A 10mΩ 電源管理場效應管 中文規格書
60VNMOS管 70N06的應用領域：
電池保護
負載開關
UPS不間斷電源
60VNMOS管 70N06的極限值：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 60 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | 70 | A |
| IDM | 漏極電流-脈沖 | 100 | |
| EAS | 單脈沖雪崩能量 | 72.2 | mJ |
| IAS | 雪崩電流 | 38 | A |
| PD | 總耗散功率 TC=25℃ | 52 | W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | |
| RθJC | 結到管殼的熱阻 | 2.4 | ℃/W |
| RθJA | 結到環境的熱阻 | 62 |
60VNMOS管 70N06的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | 65 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=30A | 8 | 10 | mΩ | |
| VGS(th) | 柵極開啟電壓 | 2 | 2.9 | 4 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 28.7 | nC | ||
| Qgs | 柵源電荷密度 | 10.5 | |||
| Qgd | 柵漏電荷密度 | 9.9 | |||
| Ciss | 輸入電容 | 3240 | pF | ||
| Coss | 輸出電容 | 210 | |||
| Crss | 反向傳輸電容 | 146 | |||
| td(on) | 開啟延遲時間 | 10.4 | ns | ||
| tr | 開啟上升時間 | 9.2 | |||
| td(off) | 關斷延遲時間 | 63 | |||
| tf | 開啟下降時間 | 4.8 |

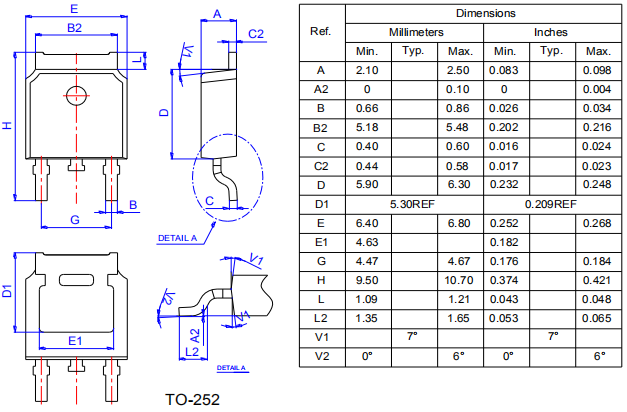

60VNMOS管 70N06的封裝外形尺寸圖：
