汽車照明用MOS 5N06 SOT-23-3L 60V/5A 低壓NMOS 場效應管原理圖
汽車照明用MOS 5N06的應用領域：
電池保護
負載開關
汽車照明
汽車照明用MOS 5N06的極限值：
(如無特殊說明，TC=25℃)
漏極-源極電壓 VDS：60V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：5.8A
漏極電流-脈沖 IDM：18A
單脈沖雪崩能量 EAS：22mJ
雪崩電流 IAS：21A
總耗散功率 PD：1.5W
結到環境的熱阻 RθJA：85℃/W
結到管殼的熱阻 RθJC：25℃/W
存儲溫度 TSTG：-55~150℃
工作結溫 TJ：-55~150℃
汽車照明用MOS 5N06的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 60 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=4A | 28 | 38 | mΩ | |
| 靜態漏源導通電阻 VGS=4.5V,ID=2A | 35 | 50 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 1.76 | 2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 19 | nC | ||
| Qgs | 柵源電荷密度 | 2.6 | |||
| Qgd | 柵漏電荷密度 | 4.1 | |||
| Ciss | 輸入電容 | 1027 | pF | ||
| Coss | 輸出電容 | 65 | |||
| Crss | 反向傳輸電容 | 46 | |||
| td(on) | 開啟延遲時間 | 3 | ns | ||
| tr | 開啟上升時間 | 34 | |||
| td(off) | 關斷延遲時間 | 23 | |||
| tf | 開啟下降時間 | 6 |

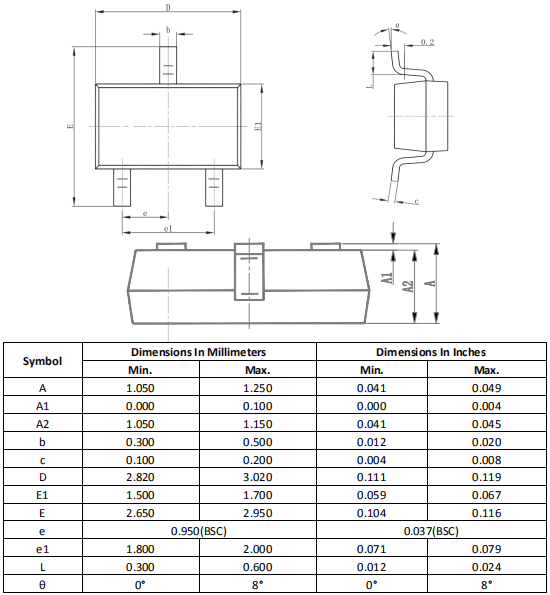

汽車照明用MOS 5N06的封裝外形尺寸圖：
