國內封裝MOS 電源管理用 P型場效應管 30P04 TO-252 MOS管品牌
P型場效應管 30P04的特點：
VDS=-40V
ID=-30A
RDS(ON)＜13mΩ@VGS=-10V
封裝：TO-252
P型場效應管 30P04的用途：
電池保護
負載開關
UPS不間斷電源
P型場效應管 30P04的符號圖：
P型場效應管 30P04的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -40 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 TC=25℃ | -30 | A |
| 漏極電流-連續 TC=100℃ | -21 | ||
| IDM | 漏極電流-脈沖 | -90 | |
| EAS | 單脈沖雪崩能量 | 109 | mJ |
| IAS | 雪崩電流 | -30 | A |
| PD | 總耗散功率 TC=25℃ | 35 | W |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 3.6 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
P型場效應管 30P04的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -40 | -47 | V | |
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-8A | 26 | 32 | mΩ | |
靜態漏源導通電阻 VGS=-4.5V,ID=-4A | 39 | 46 | |||
| VGS(th) | 柵極開啟電壓 | -1 | -1.6 | -2.5 | V |
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 11.5 | nC | ||
| Qgs | 柵源電荷密度 | 3.5 | |||
| Qgd | 柵漏電荷密度 | 3.3 | |||
| Ciss | 輸入電容 | 1415 | pF | ||
| Coss | 輸出電容 | 134 | |||
| Crss | 反向傳輸電容 | 102 | |||
| td(on) | 開啟延遲時間 | 22 | ns | ||
| tr | 開啟上升時間 | 15.7 | |||
| td(off) | 關斷延遲時間 | 59 | |||
| tf | 開啟下降時間 | 5.5 |

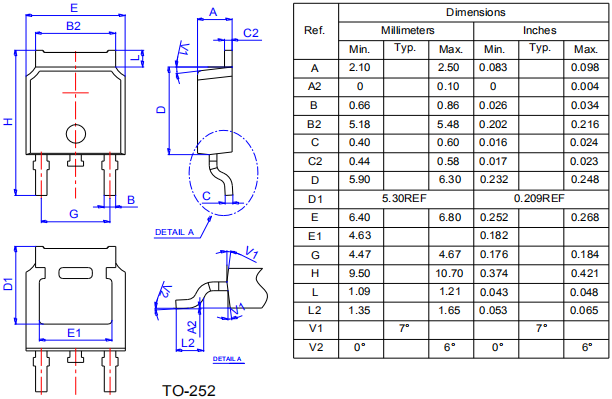

P型場效應管 30P04的封裝外形尺寸圖：
