電源管理MOS管 80P02 PDFN5X6-8L 大電流PMOS 2.3mΩ場效應管

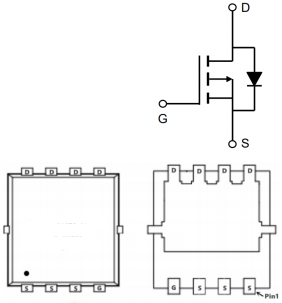

大電流PMOS 80P02的引腳圖：
大電流PMOS 80P02的應用領域：
電池保護
負載開關
UPS不間斷電源
大電流PMOS 80P02的極限參數：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -20 | V |
| VGS | 柵極-源極電壓 | ±12 | |
| ID | 漏極電流-連續 TC=25℃ | -80 | A |
| 漏極電流-連續 TC=100℃ | -54 | ||
| IDM | 漏極電流-脈沖 | -360 | |
| PD | 總耗散功率 TC=25℃ | 41.67 | W |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 3 | |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
大電流PMOS 80P02的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -20 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-20A | 1.8 | 2.3 | mΩ | |
| 靜態漏源導通電阻 VGS=-4.5V,ID=-20A | 2.1 | 2.6 | |||
靜態漏源導通電阻 VGS=-2.5V,ID=-20A | 2.7 | 3.6 | |||
| VGS(th) | 柵極開啟電壓 | -0.4 | -0.6 | -1 | V |
| IGSS | 柵極漏電流 | ±500 | nA | ||
| gfs | 正向跨導 | 30 | S | ||
| Qg | 柵極電荷 | 149 | 225 | nC | |
| Qgs | 柵源電荷密度 | 14.4 | 22 | ||
| Qgd | 柵漏電荷密度 | 42.8 | 65 | ||
| Ciss | 輸入電容 | 14000 | 16000 | pF | |
| Coss | 輸出電容 | 1670 | 2500 | ||
| Crss | 反向傳輸電容 | 730 | 1100 | ||
| td(on) | 開啟延遲時間 | 21.2 | 42 | ns | |
| tr | 開啟上升時間 | 20.6 | 40 | ||
| td(off) | 關斷延遲時間 | 26 | 52 | ||
| tf | 開啟下降時間 | 400 | 600 |

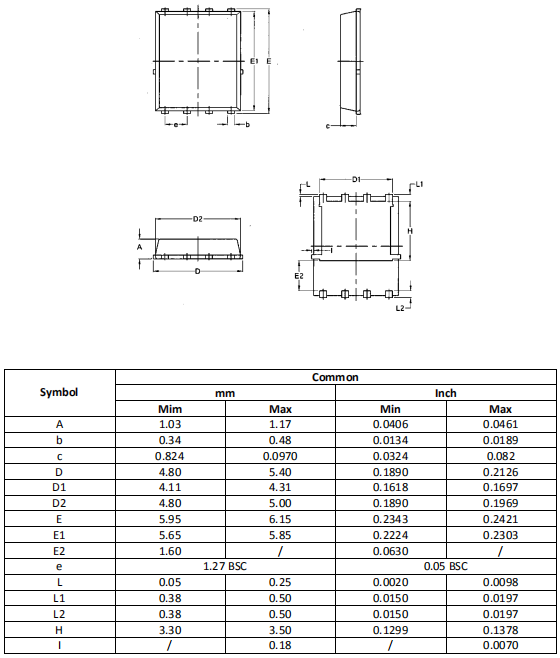

大電流PMOS 80P02的封裝外形尺寸圖：
