40V/60A國產MOS管 60N04 PDFN5X6-8L
40V/60A國產MOS管 60N04 PDFN5X6-8L
產品品牌：宇芯微
產品類型：中低壓MOS管
產品型號：60N04
產品封裝：PDFN5X6-8L
產品標題：60N04 PDFN5X6-8L 40V/60A國產MOS管 低內阻場效應管 MOS管60N04
咨詢熱線：0769-89027776

產品詳情


60N04 PDFN5X6-8L 40V/60A國產MOS管 低內阻場效應管 MOS管60N04



低內阻場效應管 60N04的管腳配置圖：




低內阻場效應管 60N04的用途：

  • 電池保護

  • 負載開關

  • UPS不間斷電源



低內阻場效應管 60N04的極限值：

(如無特殊說明，TC=25℃)

  • 漏極-源極電壓 VDS：40V

  • 柵極-源極電壓 VGS：±20V

  • 漏極電流-連續 ID：60A

  • 漏極電流-脈沖 IDM：100A

  • 單脈沖雪崩能量 EAS：20mJ

  • 雪崩電流 IAS：20A

  • 總耗散功率 PD：46W

  • 存儲溫度 TSTG：-55~150℃

  • 工作結溫 TJ：-55~150℃

  • 結到環境的熱阻 RθJA：62℃/W

  • 結到管殼的熱阻 RθJC：2.7℃/W



低內阻場效應管 60N04的電特性：

(如無特殊說明，TJ=25℃)

符號
參數MIN值TYP值MAX值單位
BVDSS漏極-源極擊穿電壓4045
V
RDS(ON)靜態漏源導通電阻

VGS=10V,ID=20A


10.513.5mΩ

靜態漏源導通電阻

VGS=4.5V,ID=10A


13.516.5
VGS(th)
柵極開啟電壓11.62.5V
IDSS

零柵壓漏極電流

VDS=32V,VGS=0V,TJ=25℃



1uA

零柵壓漏極電流

VDS=32V,VGS=0V,TJ=55℃



5
IGSS

柵極漏電流



±100nA
Qg柵極電荷
10.7
nC
Qgs柵源電荷密度
3.3
Qgd柵漏電荷密度
4.2
Ciss輸入電容
1314
pF
Coss輸出電容
120
Crss反向傳輸電容
88
td(on)開啟延遲時間
8.6
ns
tr開啟上升時間
3.4
td(off)關斷延遲時間
25
tf
開啟下降時間
2.2

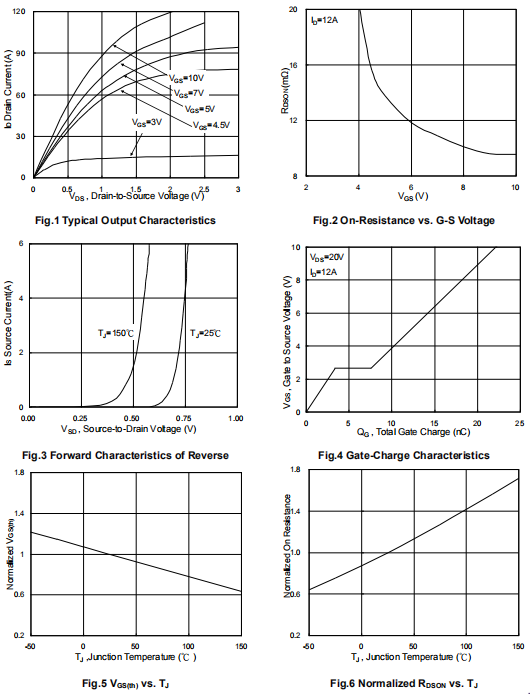

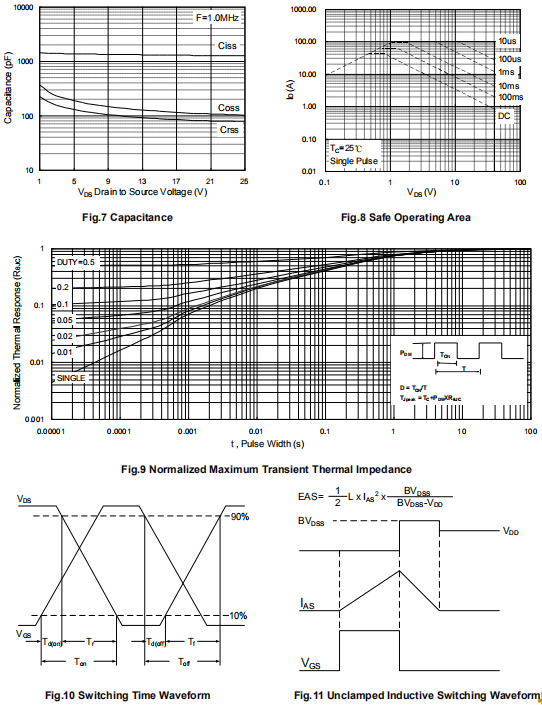

低內阻場效應管 60N04的參數特性曲線圖：
