LCD驅動器芯片 HT1621B SSOP48 RAM映射 32x4 LCD控制器

LCD驅動器芯片 HT1621B的特點：

• 工作電壓：2.4V~5.2V

• 內部 256kHz RC 振蕩器

• 外部 32.768kHz 晶體振蕩器或 256kHz 外部時鐘源

• 內部時基時鐘源

• 2種可選蜂鳴器頻率：2kHz 或 4kHz

• 可進入省電模式以減少功耗

• 內建時基發生器和 WDT 功能

• 時基或 WDT 溢出標志輸出

• 8種時基/WDT 時鐘源頻率選擇

• 32x4 LCD 顯示

• 內建顯示數據 RAM：32x4-bit

• 3 線串行接口

• 提供內部 LCD 驅動時鐘源

• 軟件配置特性

• 數據模式和命令模式操作指令

• 讀/寫地址自動遞增

• 3 種數據存取模式

• VLCD 引腳用于調節 LCD 工作電壓

• 封裝形式：SSOP48

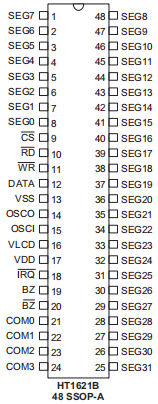

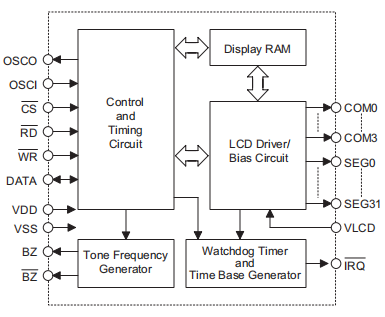

LCD驅動器芯片 HT1621B的引腳配置圖和方框圖：

LCD驅動器芯片 HT1621B的極限參數：

• 電源電壓：V_SS-0.3V~V_SS+5.5V

• 輸入電壓：V_SS-0.3V~V_DD+0.3V

• 存儲溫度：-50℃~125℃

• 工作溫度：-40℃~85℃

LCD驅動器芯片 HT1621B的直流電氣特性：

Ta=25℃
