小電流貼片MOS管 2305 SOT-23 功率MOS P型場效應管

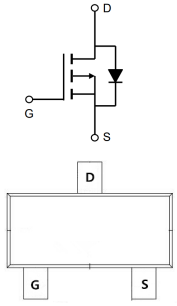

P型場效應管 2305的管腳圖：
P型場效應管 2305的特點：
VDS=-20V
ID=-4.9A
RDS(ON)＜38mΩ@VGS=-4.5V
封裝：SOT-23
P型場效應管 2305的極限參數：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -20 | V |
| VGS | 柵極-源極電壓 | ±12 | |
| ID | 漏極電流-連續 TA=25℃ | -4.9 | A |
| 漏極電流-連續 TA=70℃ | -3.9 | ||
| IDM | 漏極電流-脈沖 | -14 | |
| PD | 總耗散功率 TA=25℃ | 1.31 | W |
| RθJA | 結到環境的熱阻 | 120 | ℃/W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 |
P型場效應管 2305的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -20 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-4.5V,ID=-4.9A | 32 | 38 | mΩ | |
靜態漏源導通電阻 VGS=-2.5V,ID=-3.4A | 45 | 55 | |||
靜態漏源導通電阻 VGS=-1.8V,ID=-2A | 65 | 85 | |||
| VGS(th) | 柵極開啟電壓 | -0.4 | -1 | V | |
| IDSS | 零柵壓漏極電流 VDS=-16V,VGS=0V,TJ=25℃ | -1 | uA | ||
零柵壓漏極電流 VDS=-16V,VGS=0V,TJ=55℃ | -5 | ||||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| gfs | 正向跨導 | 12.8 | S | ||
| Qg | 柵極電荷 | 10.2 | 14.3 | nC | |
| Qgs | 柵源電荷密度 | 1.89 | 2.6 | ||
| Qgd | 柵漏電荷密度 | 3.1 | 4.3 | ||
| Ciss | 輸入電容 | 857 | 1200 | pF | |
| Coss | 輸出電容 | 114 | 160 | ||
| Crss | 反向傳輸電容 | 108 | 151 | ||
| td(on) | 開啟延遲時間 | 5.6 | 11.2 | ns | |
| tr | 開啟上升時間 | 40.8 | 73 | ||
| td(off) | 關斷延遲時間 | 33.6 | 67 | ||
| tf | 開啟下降時間 | 18 | 36 |

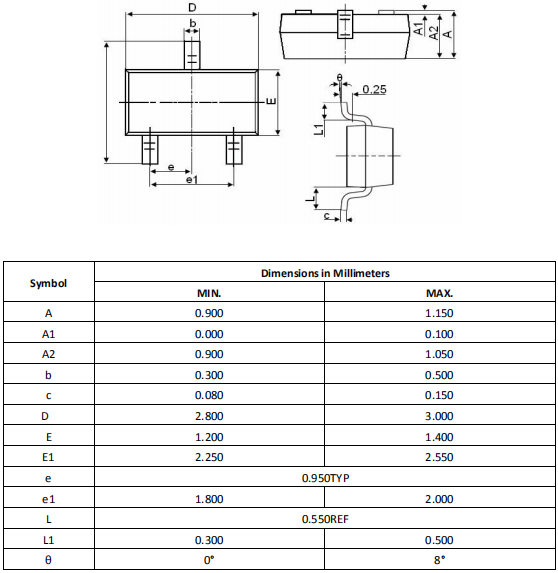

P型場效應管 2305的封裝外形尺寸圖：
