低壓P型場效應管 6P02 DFN2X2-6L -20V場效應管型號 MOS管6P02

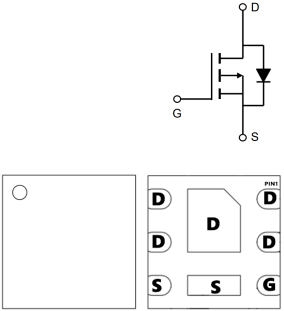

低壓P型場效應管 6P02的引腳圖：
低壓P型場效應管 6P02的特點：
VDS=-20V
ID=-6A
RDS(ON)＜25mΩ@VGS=-10V
封裝：DFN2X2-6L
低壓P型場效應管 6P02的應用：
電池保護
負載開關
不間斷電源
低壓P型場效應管 6P02的極限值：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -20 | V |
| VGS | 柵極-源極電壓 | ±12 | |
| ID | 漏極電流-連續 | -6 | A |
| IDM | 漏極電流-脈沖 | -24 | |
| PD | 總耗散功率 | 1.2 | W |
| RθJA | 結到環境的熱阻 | 100 | ℃/W |
| TJ | 工作結溫 | -55~150 | ℃ |
低壓P型場效應管 6P02的電特性：
(如無特殊說明，TA=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -20 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-4.5V,ID=-6A | 16 | 25 | mΩ | |
靜態漏源導通電阻 VGS=-2.5V,ID=-5A | 25 | 30 | |||
靜態漏源導通電阻 VGS=-1.8V,ID=-3A | 38 | 45 | |||
| VGS(th) | 柵極開啟電壓 | -0.5 | -0.7 | -1 | V |
| IDSS | 零柵壓漏極電流 VDS=-20V,VGS=0V | -1 | μA | ||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 17 | nC | ||
| Qgs | 柵源電荷密度 | 4.1 | |||
| Qgd | 柵漏電荷密度 | 4.3 | |||
| Ciss | 輸入電容 | 2100 | pF | ||
| Coss | 輸出電容 | 498 | |||
| Crss | 反向傳輸電容 | 300 | |||
| td(on) | 開啟延遲時間 | 25 | ns | ||
| tr | 開啟上升時間 | 30 | |||
| td(off) | 關斷延遲時間 | 70 | |||
| tf | 開啟下降時間 | 50 |

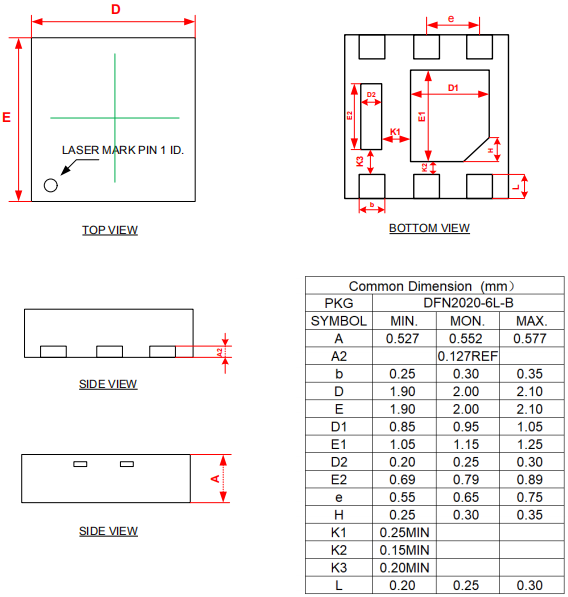

低壓P型場效應管 6P02的封裝外形尺寸圖：
