國產場效應管 150N03 TO-252 30V/150A MOS管主要參數 MOSFET大全
國產場效應管 150N03的管腳圖：
國產場效應管 150N03的應用領域：
電池保護
負載開關
不間斷電源
國產場效應管 150N03的極限參數：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | 30 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續(TC=25℃) | 155 | A |
| 漏極電流-連續(TC=100℃) | 110 | ||
| IDM | 漏極電流-脈沖 | 310 | |
| EAS | 單脈沖雪崩能量 | 246 | mJ |
| IAS | 雪崩電流 | 70.2 | A |
| PD | 總耗散功率 TC=25℃ | 89.3 | W |
| TSTG | 存儲溫度 | -55~175 | ℃ |
| TJ | 工作結溫 | -55~175 | |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 1.4 |
國產場效應管 150N03的電特性：
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | 30 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=10V,ID=30A | 2.2 | 3 | mΩ | |
靜態漏源導通電阻 VGS=4.5V,ID=15A | 3.2 | 4 | |||
| VGS(th) | 柵極開啟電壓 | 1 | 2.5 | V | |
| IDSS | 零柵壓漏極電流 VDS=24V,VGS=0V,TJ=25℃ | 2 | uA | ||
零柵壓漏極電流 VDS=24V,VGS=0V,TJ=55℃ | 10 | ||||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極電荷 | 56.9 | nC | ||
| Qgs | 柵源電荷密度 | 13.8 | |||
| Qgd | 柵漏電荷密度 | 23.5 | |||
| Ciss | 輸入電容 | 5935 | pF | ||
| Coss | 輸出電容 | 725 | |||
| Crss | 反向傳輸電容 | 538 | |||
| td(on) | 開啟延遲時間 | 20.1 | ns | ||
| tr | 開啟上升時間 | 6.3 | |||
| td(off) | 關斷延遲時間 | 124.6 | |||
| tf | 開啟下降時間 | 15.8 |

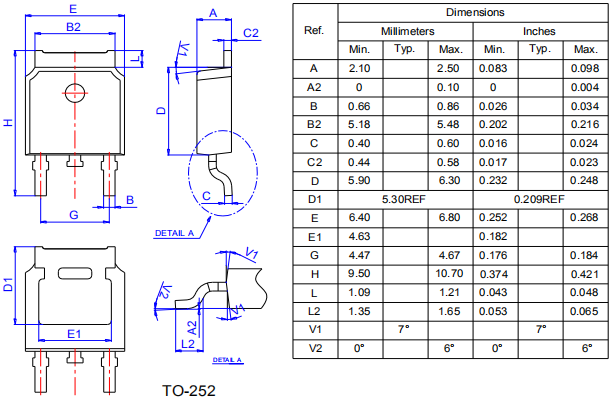

國產場效應管 150N03的封裝外形圖：
