貼片可控硅 BTB16 TO-263 高結溫可控硅 晶閘管引腳排列
高結溫可控硅 BTB16的產品特點：
NPNPN 五層結構的硅雙向器件
P 型對通擴散隔離
臺面玻璃鈍化工藝
背面多層金屬電極
工作結溫高，換向能力強
高電壓變化率 dV/dt
大電流變化率 dI/dt
符合 RoHS 規范
封裝：TO-263
高結溫可控硅 BTB16的應用：
高結溫可控硅 BTB16應用于：加熱控制器、調速控制器、洗衣機、攪拌機、果汁機、電動工具、吸塵器等家用電器。
高結溫可控硅 BTB16的極限值(TCASE=25℃)：
| 符號 | 參數 | 數值 | 單位 |
| VDRM/VRRM | 斷態重復峰值電壓 | 600/800 | V |
| IT(RMS) | 通態均方根電流 | 16 | A |
| ITSM | 通態不重復浪涌電流 | 160 | |
| I2t | I2t 值 | 140 | A2s |
| dIT/dt | 通態電流臨界上升率 | 50 | A/μs |
| IGM | 門極峰值電流 | 4 | A |
| PG(AV) | 門極平均功率 | 1 | W |
| TSTG | 存儲溫度 | -40~+150 | ℃ |
| Tj | 工作結溫 | -40~+125 |
高結溫可控硅 BTB16的電特性：
| 符號 | 參數 | 數值 | 單位 | ||
| SW | CW | BW | |||
| IGT | 門極觸發電流 | ≤10 | ≤35 | ≤50 | mA |
| VGT | 門極觸發電壓 | ≤1.3 | V | ||
| VGD | 門極不觸發電壓 | ≥0.2 | |||
| IH | 維持電流 | ≤15 | ≤30 | ≤50 | mA |
| IL | 擎住電流 I-III | ≤25 | ≤50 | ≤70 | |
擎住電流 II | ≤30 | ≤60 | ≤80 | ||
| dVD/dt | 斷態電壓臨界上升率 | ≥40 | ≥500 | ≥1000 | V/μs |
| VTM | 通態壓降 | ≤1.55 | V | ||

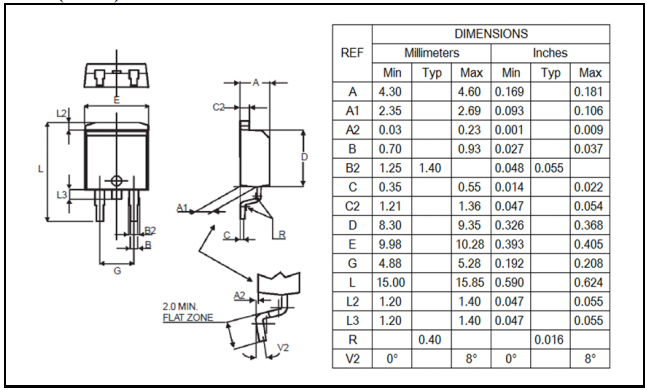

高結溫可控硅 BTB16的封裝外形尺寸：
