20V/90A低壓MOS管 90N02 PDFN5X6-8L
20V/90A低壓MOS管 90N02 PDFN5X6-8L
產品品牌：宇芯微
產品類型：中低壓MOS管
產品型號：90N02
產品封裝：PDFN5X6-8L
產品標題：20V/90A 低壓MOS管 N溝道MOSFET 90N02 PDFN5X6-8L MOS管選型
咨詢熱線：0769-89027776

產品詳情


20V/90A 低壓MOS管 N溝道MOSFET 90N02 PDFN5X6-8L MOS管選型

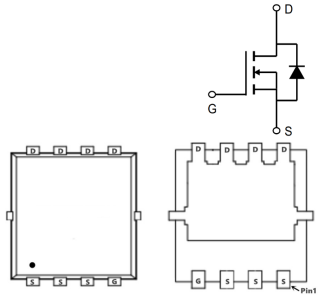

低壓MOS管 90N02的引腳圖：




低壓MOS管 90N02的應用：

  • 電池保護

  • 負載開關

  • 不間斷電源



低壓MOS管 90N02的極限值：

(如無特殊說明，TC=25℃)

符號參數數值單位
VDS漏極-源極電壓20V
VGS柵極-源極電壓±12
ID漏極電流-連續(TC=25℃)90A
漏極電流-連續(TC=100℃)48
IDM漏極電流-脈沖270
PD總耗散功率83W
EAS單脈沖雪崩能量80mJ
IAS雪崩電流40A
TSTG存儲溫度-55~150℃
TJ工作結溫-55~150
RθJC
結到管殼的熱阻1.5℃/W



低壓MOS管 90N02的電特性：

(如無特殊說明，TC=25℃)

符號
參數MIN值TYP值MAX值單位
BVDSS漏極-源極擊穿電壓2023
V
RDS(ON)

靜態漏源導通電阻

VGS=10V,ID=20A


1.62mΩ

靜態漏源導通電阻

VGS=4.5V,ID=20A


1.92.5

靜態漏源導通電阻

VGS=2.5V,ID=20A


2.83.8
VGS(th)
柵極開啟電壓0.50.681V
IDSS

零柵壓漏極電流

VDS=16V,VGS=0V,TJ=25℃



1uA

零柵壓漏極電流

VDS=16V,VGS=0V,TJ=125℃



5
IGSS

柵極漏電流



±10uA
Qg柵極電荷
77
nC
Qgs柵源電荷密度
8.7
Qgd柵漏電荷密度
14
Ciss輸入電容
4307
pF
Coss輸出電容
501
Crss反向傳輸電容
321
td(on)開啟延遲時間
10.2
ns
tr開啟上升時間
11.7
td(off)關斷延遲時間
56.4
tf
開啟下降時間
16.2

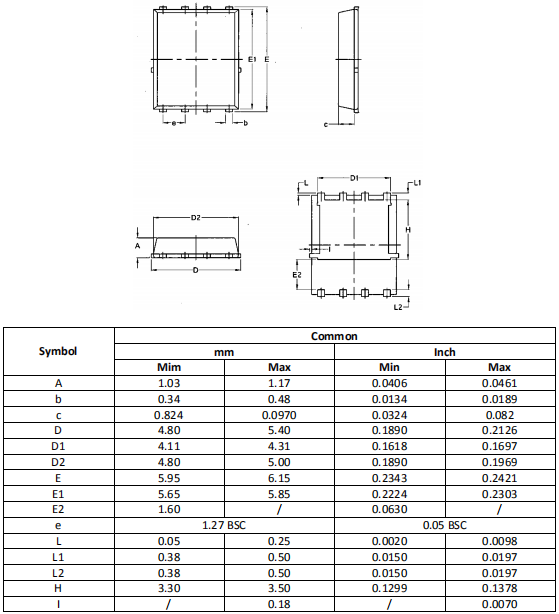

低壓MOS管 90N02的封裝外形尺寸：
