電動機用MOS管 13P20 貼片200VPMOS 通用場效應管
貼片200VPMOS 13P20的管腳圖：
貼片200VPMOS 13P20的特點：
VDS=-200V
ID=-13A
RDS(ON)＜0.42Ω@VGS=10V
封裝：TO-252
貼片200VPMOS 13P20的應用：
功率放大器
電動機
貼片200VPMOS 13P20的極限值：
(如無特殊說明，TC=25℃)
| 符號 | 參數 | 數值 | 單位 |
| VDS | 漏極-源極電壓 | -200 | V |
| VGS | 柵極-源極電壓 | ±20 | |
| ID | 漏極電流-連續 (TC=25℃) | -13 | A |
| 漏極電流-連續 (TC=100℃) | -7.2 | ||
| IDM | 漏極電流-脈沖 | -52 | |
| EAS | 單脈沖雪崩能量 | 750 | mJ |
| IAR | 重復雪崩電流 | -11 | A |
| EAR | 重復雪崩能量 | 13 | mJ |
| PD | 總耗散功率 (TC=25℃) | 125 | W |
| TSTG | 存儲溫度 | -55~150 | ℃ |
| TJ | 工作結溫 | -55~150 | |
| RθJA | 結到環境的熱阻 | 62 | ℃/W |
| RθJC | 結到管殼的熱阻 | 1 |
貼片200VPMOS 13P20的電特性：
(如無特殊說明，TJ=25℃)
| 符號 | 參數 | MIN值 | TYP值 | MAX值 | 單位 |
| BVDSS | 漏極-源極擊穿電壓 | -200 | V | ||
| RDS(ON) | 靜態漏源導通電阻 VGS=-10V,ID=-5.5A | 0.34 | 0.42 | Ω | |
| VGS(th) | 柵極開啟電壓 | -2 | -4 | V | |
| IDSS | 零柵壓漏極電流 VDS=-200V,VGS=0V | -100 | μA | ||
零柵壓漏極電流 VDS=-160V,VGS=0V,TJ=125℃ | -500 | ||||
| IGSS | 柵極漏電流 | ±100 | nA | ||
| Qg | 柵極總電荷 | 44 | nC | ||
| Qgs | 柵源電荷密度 | 7.1 | |||
| Qgd | 柵漏電荷密度 | 27 | |||
| gfs | 正向跨導 | 4.1 | S | ||
| Ciss | 輸入電容 | 1200 | pF | ||
| Coss | 輸出電容 | 370 | |||
| Crss | 反向傳輸電容 | 81 | |||
| td(on) | 開啟延遲時間 | 14 | ns | ||
| tr | 開啟上升時間 | 43 | |||
| td(off) | 關斷延遲時間 | 39 | |||
| tf | 開啟下降時間 | 38 |

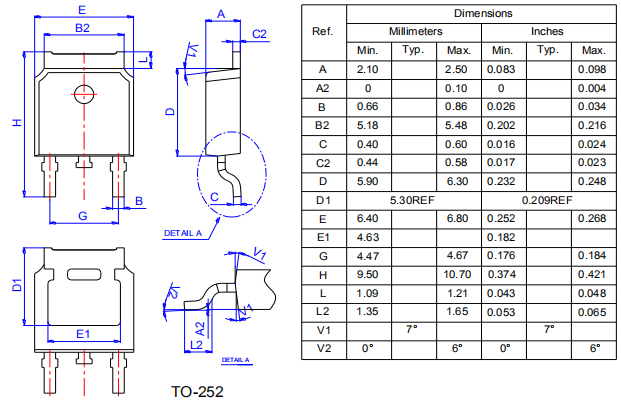

貼片200VPMOS 13P20的封裝外形尺寸：
