國產30V/86A MOS管8726 TO-252 貼片場效應管

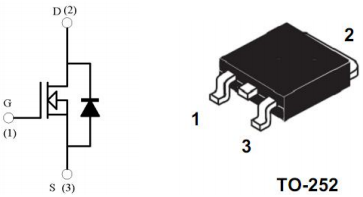

國產30V/86A MOS管8726的引腳圖：
國產30V/86A MOS管8726的應用：
筆記本電源管理
便攜式設備
電池電源系統
DC/DC 變換
負載開關應用
國產30V/86A MOS管8726的極限參數：
| 參數 | 符號 | 數值 | 單位 |
| 漏極-源極電壓 | BVDSS | 30 | V |
| 柵極-源極電壓 | VGS | ±20 | |
| 漏極電流-連續 | ID | 86 | A |
| 漏極電流-脈沖 | IDM | 140 | |
| 總耗散功率 | PTOT | 75 | W |
| 熱阻，結到環境 | RθJA | 2.4 | ℃/W |
| 結溫/存儲溫度 | TJ,Tstg | -55~150 | ℃ |
國產30V/86A MOS管8726的電特性：
（如無特殊說明，TA=25℃）
| 參數 | 符號 | MIN值 | TYP值 | MAX值 | 單位 |
| 漏極-源極擊穿電壓 | BVDSS | 30 | V | ||
| 柵極開啟電壓 | VGS(th) | 1.35 | 1.6 | 2.35 | |
| 零柵壓漏極電流 | IDSS | 1 | uA | ||
| 柵極漏電流 | IGSS | ±100 | nA | ||
靜態漏源導通電阻 (ID=40A,VGS=10V) | RDS(ON) | 4.6 | 5.8 | mΩ | |
靜態漏源導通電阻 (ID=30A,VGS=7V) | 5.1 | 6.8 | |||
| 漏極-源極電流 | ISD | 20 | A | ||
| 內附二極管正向壓降 | VSD | 1.2 | V | ||
| 輸入電壓 | CISS | 1335 | pF | ||
| 共源輸出電容 | COSS | 210 | |||
| 回饋電容 | CRSS | 140 | |||
| 柵源電荷密度 | Qgs | 5 | nC | ||
| 柵漏電荷密度 | Qgd | 10 | |||
| 開啟延遲時間 | td(on) | 11 | ns | ||
| 開啟上升時間 | tr | 30 | |||
| 關斷延遲時間 | td(off) | 24 | |||
| 開啟下降時間 | tf | 6 |

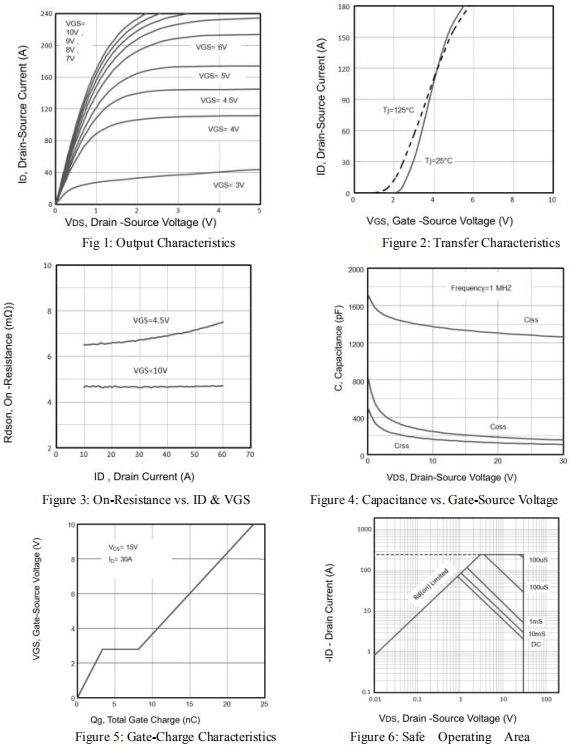

國產30V/86A MOS管8726的參數特性曲線圖：

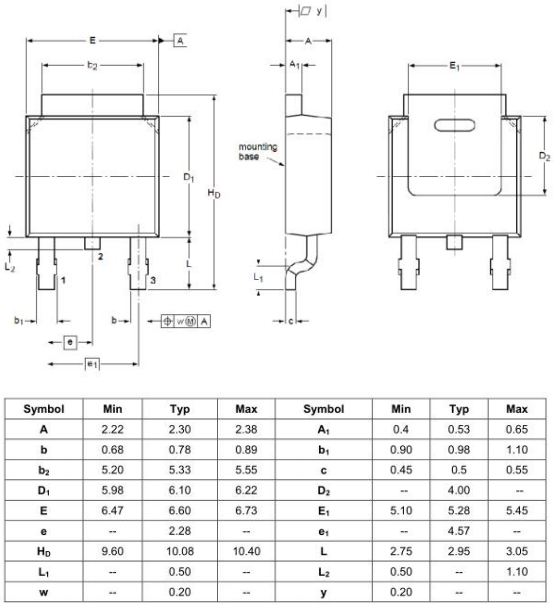

國產30V/86A MOS管8726的封裝外形尺寸圖：
