60VP溝道場效應管 GM6385C SOT-23 貼片MOS管

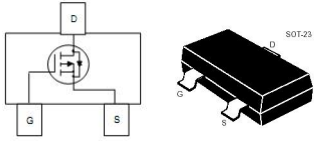

貼片MOS管 GM6385C的引腳圖：
貼片MOS管 GM6385C的極限參數：
漏極-源極電壓 BVDSS：-60V
柵極-源極電壓 VGS：±20V
漏極電流-連續 ID：-3.5A
漏極電流-脈沖 IDM：-10A
總耗散功率(TA=25℃) PD：1400mW
結溫 TJ：150℃
存儲溫度 Tstg：-55~+150℃
貼片MOS管 GM6385C的電特性：
(如無特殊說明，TA=25℃)
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 漏極-源極擊穿電壓 | BVDSS | -60 | V | ||
| 柵極開啟電壓 | VGS(th) | -1 | -3 | ||
| 內附二極管正向壓降 | VSD | -1.2 | |||
| 零柵壓漏極電流 | IDSS | -1 | uA | ||
| 柵極漏電流 | IGSS | ±100 | nA | ||
靜態漏源導通電阻 ID=-3A,VGS=-10V | RDS(ON) | 85 | mΩ | ||
靜態漏源導通電阻 ID=-2A,VGS=-4.5V | 120 | ||||
| 輸入電容 | CISS | 960 | pF | ||
| 輸出電容 | COSS | 100 | |||
| 反向傳輸電容 | CRSS | 33 | |||
| 總柵極電荷密度 | Qg | 23 | nC | ||
| 柵源電荷密度 | Qgs | 5 | |||
| 柵漏電荷密度 | Qgd | 6 | |||
| 開啟延遲時間 | td(on) | 38 | ns | ||
| 開啟上升時間 | tr | 18 | |||
| 關斷延遲時間 | td(off) | 51 | |||
| 開啟下降時間 | tf | 6 |
