N溝道MOS管 60N03 TO-252
N溝道MOS管 60N03 TO-252
產品品牌：宇芯微
產品類型：中低壓MOS管
產品型號：60N03
產品封裝：TO-252
產品標題：MOS管60N03 TO-252 貼片場效應管 60N03
咨詢熱線：0769-89027776

產品詳情


MOS管60N03 TO-252 貼片場效應管 60N03

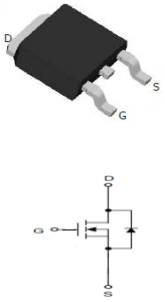

MOS管 60N03的引腳圖：




MOS管 60N03的應用領域：

  • 負載開關



MOS管 60N03的極限值(除非有特殊要求，TA=25℃)：

  • 漏極-源極電壓 VDSS：30V

  • 柵極-源極電壓 VGSS：±20V

  • 漏極電流-連續(TC=25℃) ID：60A

  • 漏極電流-連續(TC=100℃) ID：37A

  • 功耗(TC=25℃) PD：54W

  • 功耗(TC=100℃) PD：21W

  • 結溫/存儲溫度范圍 TJ/TSTG：-55~150℃



MOS管 60N03的電特性(除非有特殊要求，TA=25℃)：

參數符號測試條件最小值典型值最大值單位
漏極-源極擊穿電壓BVDSSVGS=0V,ID=250uA30

V
柵極開啟電壓VGS(TH)VDS=VGS,ID=250uA11.73
柵極漏電流
IGSSVGS=±20V,VDS=0V

±100nA
零柵壓漏極電流IDSSVDS=20V,VGS=0V

1uA
靜態漏源導通電阻RDS(ON)
VGS=10V,ID=15A
8.510mΩ
VGS=4.5V,ID=15A
1215
輸入電容CissVGS=0V,VDS=30V,f=1MHz

920
pF
輸出電容Coss
187
反向傳輸電容Crss
130
開啟延遲時間td(on)

VDD=15V,RL=30Ω

ID=15A,VGS=10V

RG=6Ω


15
ns
開啟上升時間tr
25
關斷延遲時間td(off)
60
開啟下降時間tf
17
柵源電荷密度QgsVDS=15V,VGS=10V,ID=15A

5
nC
柵漏電荷密度Qgd
6.5

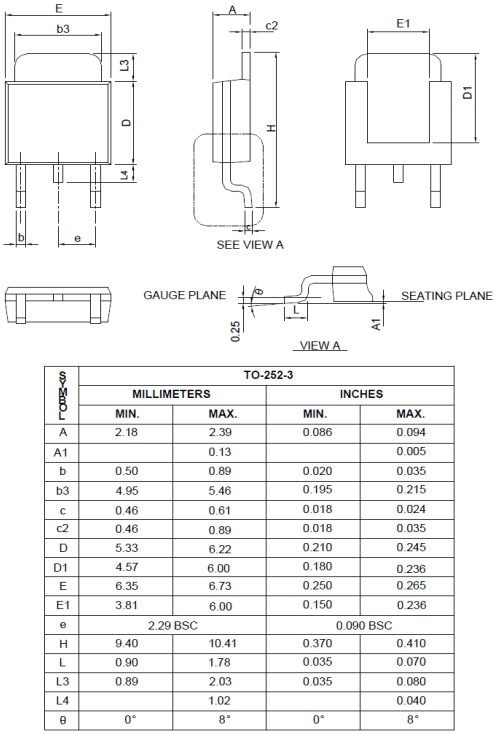

MOS管 60N03的封裝尺寸圖：
