16A雙向可控硅 BT139 TO-263 貼片可控硅 小家電用可控硅
16A貼片可控硅 BT139的應用：
加熱控制器、調光/調速控制器、洗衣機、攪拌機、果汁機、電動工具、吸塵器等家用電器
16A貼片可控硅 BT139的引腳圖：
16A貼片可控硅 BT139的極限值：
| 符號 | 參數 | 數值 | 單位 |
| VDRM/VRRM | 斷態重復峰值電壓 | 600/800 | V |
| IT(RMS) | 通態均方根電流 | 16 | A |
| ITSM | 通態不重復浪涌電流 | 140 | |
| I2t | I2t 值 | 98 | A2s |
| dIT/dt | 通態電流臨界上升率 I-II-III | 50 | A/μs |
通態電流臨界上升率 IV | 10 | ||
| IGM | 門極峰值電流 | 2 | A |
| PGM | 門極峰值功率 | 5 | W |
| PG(AV) | 門極平均功率 | 0.5 | |
| TSTG | 存儲溫度 | -40~+150 | ℃ |
| Tj | 工作結溫 | -40~+125 |
16A貼片可控硅 BT139的電特性：
| 符號 | 參數 | 數值 | 單位 | ||
| D | E | F | |||
| IGT | 門極觸發電流 I-II-III | ≤5 | ≤10 | ≤25 | mA |
門極觸發電流 IV | ≤10 | ≤25 | ≤70 | ||
| VGT | 門極觸發電壓 | ≤1.3 | V | ||
| VGD | 門極不觸發電壓 | ≥0.2 | |||
| IH | 維持電流 | ≤10 | ≤25 | ≤30 | mA |
| IL | 擎住電流 I-III-IV | ≤15 | ≤30 | ≤40 | |
擎住電流 II | ≤20 | ≤40 | ≤70 | ||
| dVD/dt | 斷態電壓臨界上升率 | ≥10 | ≥20 | ≥50 | V/μs |
| VTM | 通態壓降 | ≤1.55 | V | ||
| IDRM/IRRM | 斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃ | ≤5 | μA | ||
斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃ | ≤1 | mA | |||

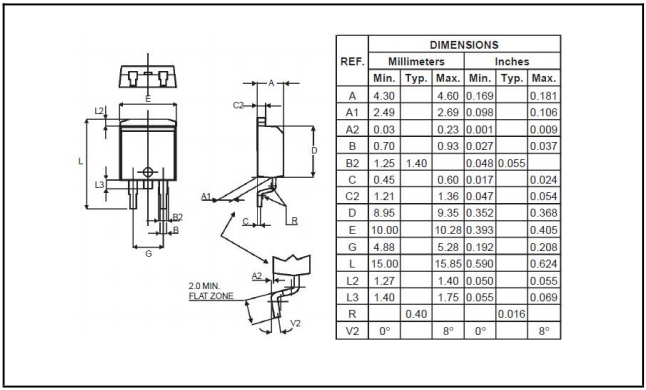

16A貼片可控硅 BT139的封裝外形尺寸：
