集成電路IC 四路電壓比較器 LM339 SOP-14 國產比較器替換
四路電壓比較器 LM339的描述：
LM339是由四個獨立的、高精度電壓比較器組成的集成電路，失調電壓低，最大為2.0mV。它專為獲得寬電壓范圍、單電源供電而設計，也可以用雙電源供電；而且無論電源電壓大小，電源消耗的電流很低。它還有一個特性：即使是單電源供電，比較器的共模輸入電壓范圍接近地電平。
主要應用于限幅器、簡單的模/數轉換器、脈沖發生器、方波發生器、延時發生器、寬頻壓控振蕩器、MOS時鐘計時器、多頻振蕩器和高電平數字邏輯門電路。
四路電壓比較器 LM339的優勢：
高精度比較器
減少由于溫漂引起的失調電壓
可以單電源供電
輸入共模電壓范圍寬
兼容邏輯電路

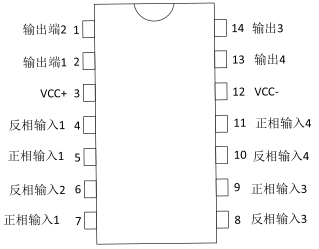

四路電壓比較器 LM339的引腳配置圖：
四路電壓比較器 LM339的極限值：
除特殊說明外，TA=25℃
| 參數 | 符號 | 數值 | 單位 |
| 電源電壓（單電源） | VCC | 36 | V |
| 電源電壓（雙電源） | ±18 | ||
| 差模輸入電壓 | VIDR | ±36 | |
| 共模輸入電壓 | VIN | -0.3~+36 | |
| 輸入電流 | IIN | 50 | mA |
| 功耗 DIP封裝 | PD | 1500 | mW |
| 功耗 SOP封裝 | 830 | ||
| 工作溫度 | TAMB | 0~70 | ℃ |
| 貯存溫度 | TSTG | -65~+150 | |
| 結溫 | TJ | +150 |
四路電壓比較器 LM339的電特性：
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 輸入失調電壓 VIO | 0℃≤Ta≤70℃ | 2 | 5 | mV | |
| 9 | |||||
| 輸入失調電流 IIO | 0℃≤Ta≤70℃ | 5 | 50 | nA | |
| 150 | |||||
| 輸入偏置電流 IIB | 0℃≤Ta≤70℃ | 25 | 250 | nA | |
| 400 | |||||
| 輸入共模電壓范圍 VICR | 0℃≤Ta≤70℃ | 0 | VCC-1.5 | V | |
| 0 | VCC-2 | ||||
| 電源電流 LCC | RL=∞，VCC=15V | 0.8 | 2 | mA | |
| RL=∞，VCC=24V | 1 | 2.5 | |||
| 電壓增益 GV | RL=15kΩ,VCC=15V | 50 | 200 | V/mV | |
| 大信號相應時間 TRES | VIN=TTL邏輯開關，VREF=1.4V,VRL=5V,RL=5.1kΩ | 300 | ns | ||
| 響應時間 TRES | VRL=5V,RL=5.1kΩ | 1.3 | us | ||
| 輸出灌電流 ISINK | VIN(-)=1V,VIN(+)=0，VO≤1.5V | 6 | 16 | mA | |
| 輸出飽和電壓 VSAT | VIN(-)=1V,VIN(+)=0，ISINK≤4mA | 130 | 400 | mV | |
| VIN(-)=1V,VIN(+)=0，ISINK≤4mA,0℃≤Ta≤70℃ | 700 | ||||
| 輸出漏電流 LOL | VIN(-)=0V,VIN(+)=1V，VO≤5V | 0.1 | nA | ||
| VIN(-)=0V,VIN(+)=1V，VO≤24V,0℃≤Ta≤70℃ | 1000 | ||||
| 輸入差模電壓 VID | 36 | V |
