移位寄存器 74HC164 DIP/SOP14 邏輯電路 74HC164

移位寄存器 74HC164的描述：

        74HC164是高速硅門 CMOS 器件，與低功耗肖特基型 TTL(LSTTL)器件的引腳兼容。74HC164是8位邊沿觸發式移位寄存器，串行輸入數據，然后并行輸出。數據通過兩個輸入端(DSA 或 DSB)之一串行輸入；任一輸入端可以用作高電平使能端，控制另一輸入端的數據輸入。兩個輸入端或者連接在一起，或者把不用的輸入端接高電平，一定不要懸空。

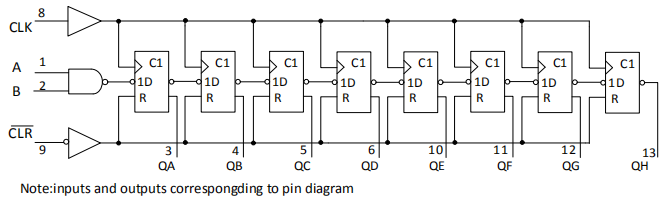

移位寄存器 74HC164的邏輯框圖：

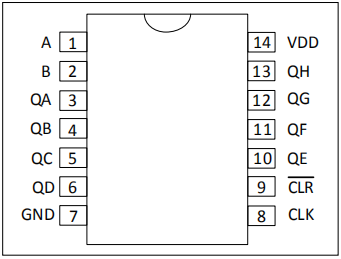

移位寄存器 74HC164的引腳圖：

移位寄存器 74HC164的極限值：

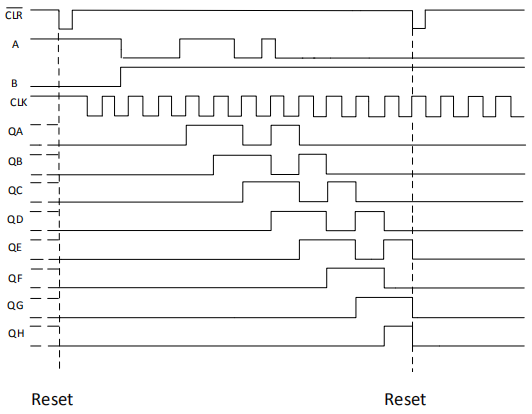

移位寄存器 74HC164的工作時序圖：
