六路反相施密特觸發器 CD40106 六反相器 觸發器芯片

一、CD40106的描述：

        CD40106提供六個反相緩沖器。每個輸入都具有施密特觸發器電路，反向緩沖器針對正向信號和負向信號在不同點進行切換。正電壓Vp與負電壓VN之差被定義位輸入遲滯電壓VH。

        推薦的工作電壓范圍是3V至15V，以VSS為參考。未使用的輸入引腳必須連接到VDD、VSS或另一個輸入。

二、CD40106的特點：

• 施密特觸發器輸入鑒別

• 完全靜態操作

• 5V、10V、15V參數額定值

• 標準化對稱輸出特性

• 封裝形式：DIP14/SOP14

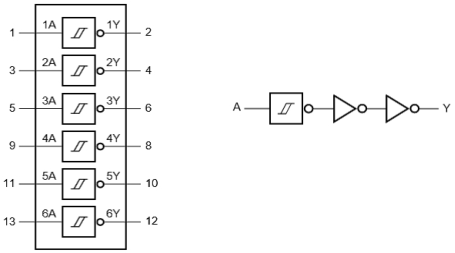

三、CD40106的功能框圖：

四、CD40106的極限值：

除非另有規定，T_amb=25℃，電壓以V_SS=0V(通常接地)為參考。
