國產可控硅替換 25A單向可控硅 TYN1225 TO-220B 插件晶閘管
25A單向可控硅 TYN1225的腳位圖：
25A單向可控硅 TYN1225的特點：
PNPN 四層結構的硅單向器件
P 型對通擴散隔離
臺面玻璃鈍化工藝
背面多層金屬電極
符合 RoHS 規范
25A單向可控硅 TYN1225的應用：
摩托車調壓器
LED 燈控制器
交流電開關
交直流電源變換
直發器
25A單向可控硅 TYN1225的極限值(TCASE=25℃)：
| 符號 | 參數 | 數值 | 單位 |
| VDRM/VRRM | 斷態重復峰值電壓 | 1200 | V |
| IT(AV) | 通態平均電流 | 16 | A |
| IT(RMS) | 通態均方根電流 | 25 | |
| ITSM | 通態不重復浪涌電流 | 300 | |
| I2t | I2t 值 | 450 | A2s |
| dIT/dt | 通態電流臨界上升率 | 50 | A/μs |
| IGM | 門極峰值電流 | 4 | A |
| PG(AV) | 門極平均功率 | 1 | W |
| TSTG | 存儲溫度 | -40~+150 | ℃ |
| TJ | 工作結溫 | -40~+125 |
25A單向可控硅 TYN1225的電特性：
| 符號 | 參數 | 數值 | 單位 |
| IGT | 門極觸發電流 | 2~30 | mA |
| VGT | 門極觸發電壓 | 1 | V |
| VGD | 門極不觸發電壓 | 0.2 | |
| IH | 維持電流 | 50 | mA |
| IL | 擎住電流 | 70 | |
| dVD/dt | 斷態電壓臨界上升率 | 500 | V/μs |
| VTM | 通態壓降 | 1.6 | V |
25A單向可控硅 TYN1225的熱阻：
| 符號 | 參數 | 數值 | 單位 |
| Rth(j-c) | 結到管殼的熱阻(AC) | 1 | ℃/W |
| Rth(j-a) | 結到環境的熱阻 | 60 |

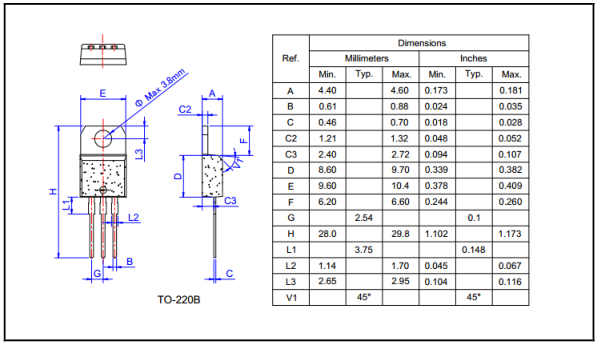

25A單向可控硅 TYN1225的封裝外形尺寸：
