4606 貼片MOS管 4606 SOP-8 N+P溝道場效應管
4606的描述：
4606是30V N+P溝道互補增強模式場效應管，封裝形式為SOP-8，用于高功率DC/DC轉換和功率開關，適用于作負載開關或脈寬調制應用。

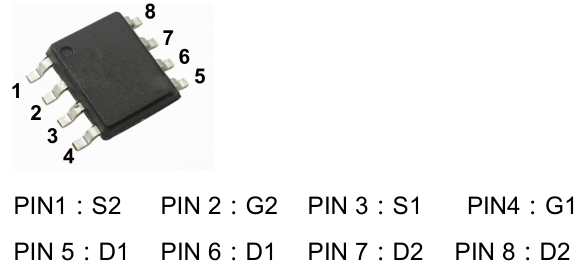

4606的腳位圖：
4606的極限值：
| 參數 | 符號 | 數值 | 單位 | |
| N-channel | P-channel | |||
| 漏極-源極電壓 | VDSS | ±30 | V | |
| 漏極-源極電壓 | VGSS | ±20 | ||
漏極電流-連續 TA=25℃ | ID | 6.9 | -6 | A |
漏極電流-連續 TA=70℃ | 5.8 | -5 | ||
| 漏極電流-脈沖 | IDM | ±30 | ||
總耗散功率 TA=25℃ | PD | 2 | W | |
總耗散功率 TA=70℃ | 1.44 | |||
| 結溫和存儲溫度范圍 | TJ,TSTG | -55~+150 | ℃ | |
4606的電特性(N溝道)：
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 漏極-源極擊穿電壓 | BVDSS | 30 | V | ||
零柵壓漏極電流 VDS=24V,VGS=0V | IDSS | 1 | μA | ||
零柵壓漏極電流 VDS=24V,VGS=0V,TJ=55℃ | 5 | ||||
| 柵極漏電流 | IGSS | 100 | nA | ||
| 柵極開啟電壓 | VGS(th) | 1 | 1.9 | 3 | V |
靜態漏源導通電阻 VGS=10V,ID=6.9A | RDS(ON) | 22.5 | 28 | mΩ | |
靜態漏源導通電阻 VGS=10V,ID=6.9A,TJ=125℃ | 31.3 | 38 | |||
靜態漏源導通電阻 VGS=4.5V,ID=5A | 34.5 | 42 | |||
| 正向跨導 | gfs | 10 | 15.4 | S | |
| 輸入電容 | Ciss | 680 | pF | ||
| 輸出電容 | Coss | 102 | |||
| 反向傳輸電容 | Crss | 77 | |||
| 柵源電荷密度 | Qgs | 1.82 | nC | ||
| 柵漏電荷密度 | Qgd | 3.2 | |||
| 開啟延遲時間 | td(on) | 4.6 | ns | ||
| 開啟上升時間 | tr | 4.1 | |||
| 關斷延遲時間 | td(off) | 20.6 | |||
| 開啟下降時間 | tf | 5.2 |
4606的電特性(P溝道)：
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 漏極-源極擊穿電壓 | BVDSS | -30 | V | ||
零柵壓漏極電流 VDS=-24V,VGS=0V | IDSS | -1 | μA | ||
零柵壓漏極電流 VDS=-24V,VGS=0V,TJ=55℃ | -5 | ||||
| 柵極漏電流 | IGSS | ±100 | nA | ||
| 柵極開啟電壓 | VGS(td) | -1.2 | -2 | -2.4 | V |
靜態漏源導通電阻 VGS=-10V,ID=-6A | RDS(ON) | 28 | 35 | mΩ | |
靜態漏源導通電阻 VGS=-10V,ID=-6A,TJ=125℃ | 37 | 45 | |||
靜態漏源導通電阻 VGS=-4.5V,ID=-5A | 44 | 58 | |||
| 正向跨導 | gfs | 13 | S | ||
| 輸入電容 | Ciss | 920 | pF | ||
| 輸出電容 | Coss | 190 | |||
| 反向傳輸電容 | Crss | 122 | |||
| 柵源電荷密度 | Qgs | 2.7 | nC | ||
| 柵漏電荷密度 | Qgd | 4.5 | |||
| 開啟延遲時間 | td(on) | 7.7 | ns | ||
| 開啟上升時間 | tr | 5.7 | |||
| 關斷延遲時間 | td(off) | 20.2 | |||
| 開啟下降時間 | tf | 9.5 |
