升壓DC/DC轉換器 ME2170 SOP8 9W升壓IC 多串LED恒流驅動

ME2170的描述：

        ME2170是一款由基準電壓源、振蕩電路、誤差放大電路、相位補償電路、電流限制電路等構成的CMOS升壓型DC/DC LED驅動。

        由于內置了低導通電阻的增強型N溝道功率MOSFET，因此適用于需要高效率、高輸出電流的應用電路。

        另外，可通過在VSENSE端子連接電流檢測電阻(R_SENSE)來限制輸出電流。由于將電流檢測電壓(VSENSE)設定為107mV，因此可減少在RSENSE端產生的損耗。

        ME2170外圍的輸出電容可使用陶瓷電容器。并且，采用了SOP8封裝，散熱性好，可適用于高密度安裝高精度效率的應用。

ME2170的應用場合：

• 2串(≤9W)LED燈

• 3串(≤9W)LED燈


ME2170的特點：

• 可自由設置恒流大?。喝绠?dāng)設定 R_SENSE=143mΩ時，恒流值是750mA

• 輸入范圍：2.5~6V

• 帶載輸出：2串(≤9W)LED，3串(≤9W)LED

• 設置V_OUT=12V時，推薦Vin不低于3.1V

• 工作頻率：1MHz

• 基準電壓：1.25V

• 消耗電流低：靜止時60μA（典型值）

• 軟啟動時間：2ms(典型值)

• UVLO(欠壓鎖定) 功能：VDD＜2.3V

• 外接元器件：電感器、二極管、電容器、電阻

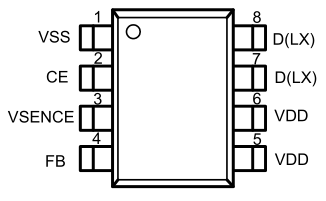

ME2170的產品引腳圖：

ME2170的極限值：

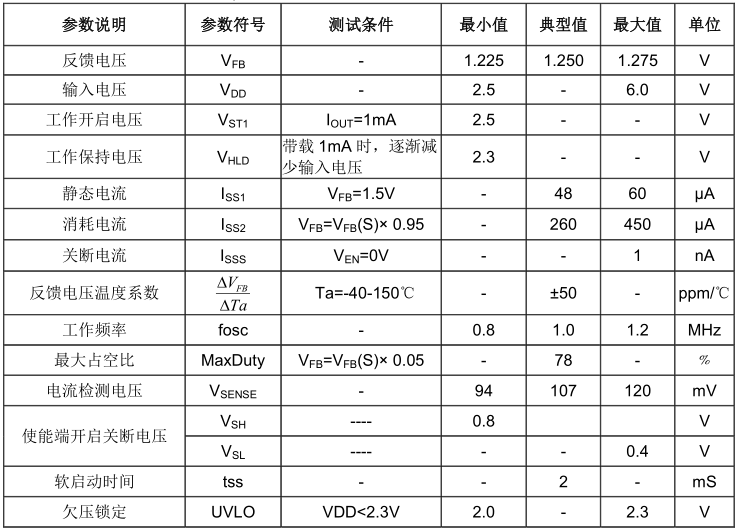

ME2170的電特性：

ME2170 測試條件，VDD=3.3V,Topt=25℃。除非特殊情況。

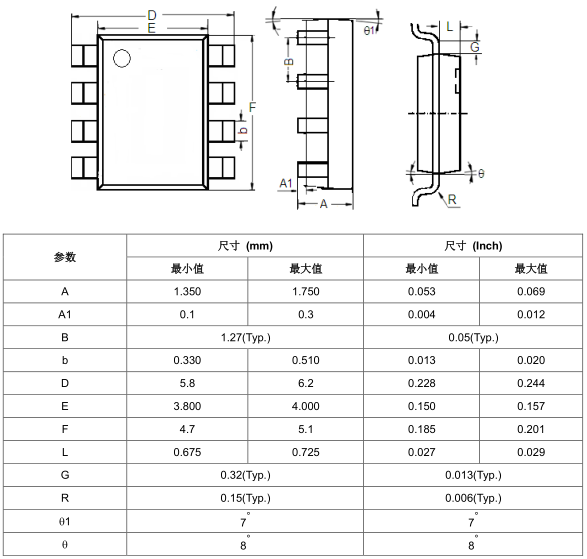

ME2170的封裝外形尺寸：
