計時器IC HT1381A SOP-8 貼片式計時芯片 串行計時器芯片

串行計時器芯片 HT1381A的概述：

        HT1381A 是一個串行計時器IC，包括秒、分、時、星期、日、月和年的信息，具有每個月多少天和閏年自動調整能力。HT1381A 專為低功耗產品而設計，且工作在兩種模式下：一個是12小時模式，帶 AM/PM 顯示器，另一個是24小時模式。

        HT1381A 包含若干個寄存器來存儲具有8 位數據格式的相關信息，32768Hz 晶振可提供正確計時。為了減少引腳數量，HT1381A 采用串行I/O 傳輸方式與微處理器鏈接。僅需要三條信號線：1、REST；2、SCLK；3、I/O?？梢砸淮蝹魉鸵粋€(gè)字節或一串脈沖傳送8個字節。

串行計時器芯片 HT1381A的電特性：

• 工作電壓：2~5.5V

• 最大輸入串行時鐘：500kHz@V_DD=2V，2MHz@V_DD=5V

• 工作電流：

  小于0.5μA@2V

  小于0.7μA@3V

  小于1.0μA@5V

• TLL兼容

  V_IN：2V~V_DD+0.3V@V_DD=5V

  V_IL：0.3V~+0.8V@V_DD=5V

• 兩種數據傳輸模式：?jiǎn)巫止?jié)或脈沖模式

• 串行I/O傳輸

• 所有寄存器以 BCD 格式存儲

• 封裝形式：DIP8封裝


串行計時器芯片 HT1381A的應用領域：

• 微型計算器串行時鐘

• 時鐘和日歷


串行計時器芯片 HT1381A的極限值：

• 電源供應電壓：Vss-0.3V~Vss+5.5V

• 輸入電壓：Vss-0.3V~V_DD+0.3V

• 存儲溫度：-50~125℃

• 工作溫度：-40~85℃

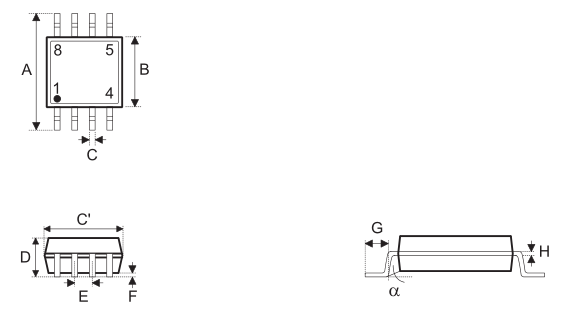

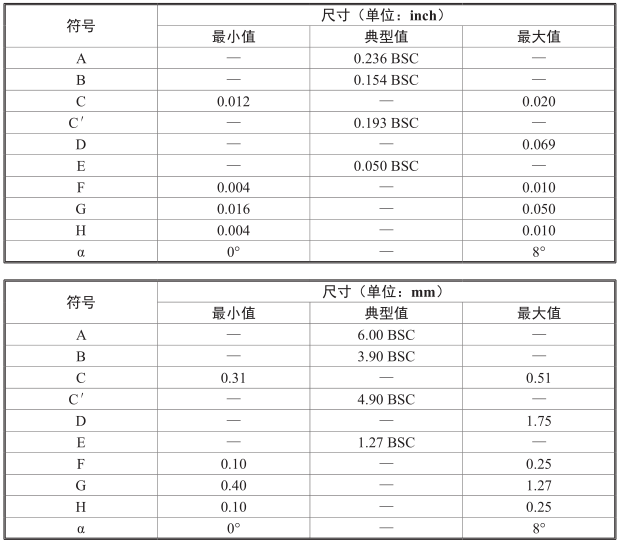

串行計時器芯片 HT1381A的的封裝外形尺寸：
