三象限雙向可控硅 TO-220A T1635 16A插件可控硅 T1635國產可控硅
三象限雙向可控硅 T1635的應用：
加熱控制器
馬達調速控制器
麻將機
攪拌機
直發器
面包機等家用電器
三象限雙向可控硅 T1635的特點：
NPNPN 五層結構的硅雙向器件
P 型對通擴散隔離
臺面玻璃鈍化工藝
背面多層金屬電極
工作結溫高，換向能力強
高電壓變化率 dV/dt
大電流變化率 dI/dt
符合RoHS規范
三象限雙向可控硅 T1635的極限參數：
| 符號 | 參數 | 數值 | 單位 |
| VDRM/VRRM | 斷態重復峰值電壓 | 600/800 | V |
| IT(RMS) | 通態均方根電流 | 16 | A |
| ITSM | 通態不重復浪涌電流 | 160 | A |
| I2t | I2t值 | 144 | A2s |
| dIT/dt | 通態電流臨界上升率 | 50 | A/μs |
| IGM | 門極峰值電流 | 4 | A |
| PG(AV) | 門極平均功率 | 1 | W |
| TSTG | 存儲溫度 | -40~+150 | ℃ |
| Tj | 工作溫度 | -40~+125 | ℃ |
三象限雙向可控硅 T1635的電特性：
| 符號 | 參數 | 數值 | 單位 |
| IGT | 門極觸發電流 | ≤35 | mA |
| VGT | 門極觸發電壓 | ≤1.3 | V |
| VGD | 門極不觸發電壓 | ≥0.2 | V |
| IH | 維持電流 | ≤35 | mA |
| IL | 維持電流 I-III | ≤50 | mA |
| 維持電流 II | ≤60 | mA | |
| dVD/dt | 斷態電壓臨界上升率 | ≥500 | V/μs |
| VTM | 通態壓降 | ≤1.55 | V |
| IDRM/IRRM | 斷態重復峰值電流 VD=VDRM/VRRM,Tj=25℃ | ≤5 | μA |
斷態重復峰值電流 VD=VDRM/VRRM,Tj=125℃ | ≤1 | mA |

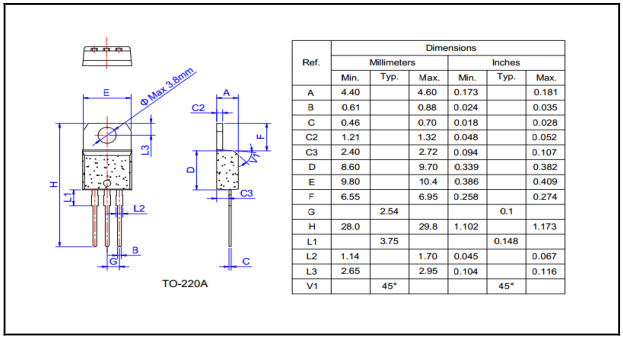

三象限雙向可控硅 T1635的封裝外形尺寸：
