EMF09P02V EDFN 3X3 -20V電壓 -20A電流 中低壓場效應管

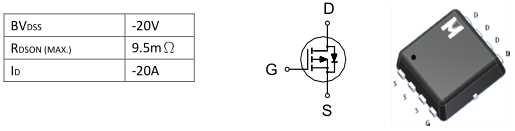

EMF09P02V的主要參數：
EMF09P02V的電特性：
| 參數 | 符號 | 數值 | 單位 |
| 漏極-源極電壓 | BVDSS | -20 | V |
| 柵極-源極電壓 | VGS | ±8 | |
| 漏極電流-連續 TA=25℃ | ID | -20 | A |
| 漏極電流-連續 TA=70℃ | -15 | ||
| 漏極電流-脈沖 | IDM | -80 | |
| 雪崩電流 | IAS | -15 | |
| 雪崩能量 | EAS | 11.25 | mJ |
| 功耗 TA=25℃ | PD | 2.5 | W |
| 功耗 TA=70℃ | 1.25 | ||
| 結溫和存儲溫度 | Tj,Tstg | -55~+150 | ℃ |
EMF09P02V的電特性：
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
| 漏極-源極擊穿電壓 | V(BR)DSS | -20 | V | ||
| 柵極開啟電壓 | VGS(th) | -0.4 | -0.75 | -1.2 | |
| 柵極漏電流 | IGSS | ±100 | nA | ||
零柵壓漏極電流 VDS=-16V,VGS=0V | IDSS | -1 | μA | ||
零柵壓漏極電流 VDS=-12V,VGS=0V,Tj=125℃ | -10 | ||||
靜態漏源導通電阻 VGS=-4.5V,ID=-15A | RDS(ON) | 7.8 | 9.5 | mΩ | |
靜態漏源導通電阻 VGS=-2.5V,ID=-8A | 10.3 | 12.5 | |||
靜態漏源導通電阻 VGS=-1.8V,ID=-5A | 14.5 | 18 | |||
| 正向跨導 | gfs | 32 | S | ||
| 輸入電容 | Ciss | 7660 | pF | ||
| 輸出電容 | Coss | 596 | |||
| 反向傳輸電容 | Crss | 510 | |||
| 柵源電荷密度 | Qgs | 4.9 | nC | ||
| 柵漏電荷密度 | Qgd | 13 |
