雙向可控硅的伏安特性有什么？

• 來源：宇芯電子 更新時間：2021-11-22 14:43:55點擊：6次

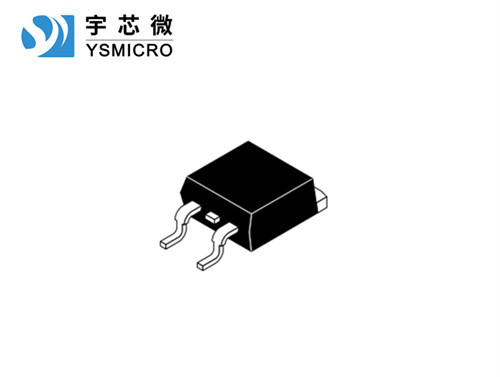

• 雙向可控硅是在普通可控硅的基礎上發展而成的，它不僅能代替兩只反極性并聯的可控硅，而且僅需一個觸發電路，是比較理想的交流開關器件。其英文名稱TRIAC即三端雙向交流開關之意。



  1、雙向可控硅反向特性

  當控制極開路，陽極加上反向電壓時，J2結正偏，但J1、J3結反偏。此時只能流過很小的反向飽和電流，當電壓進一步提高到J1結的雪崩擊穿電壓后，接差J3結也擊穿，電流迅速增加，特性開始彎曲，如特性OR段所示，彎曲處的電壓URO叫“反向轉折電壓”。此時，可控硅會發生永久性反向。

  2、雙向可控硅正向特性

  當控制極開路，陽極上加上正向電壓時，J1、J3結正偏，但J2結反偏，這與普通PN結的反向特性相似，也只能流過很小電流，這叫正向阻斷狀態，當電壓增加，特性發生了彎曲，如特性OA段所示，彎曲處的是UBO叫：正向轉折電壓，由于電壓升高到J2結的雪崩擊穿電壓后，J2結發生雪崩倍增效應，在結區產生大量的電子和空穴，電子時入N1區，空穴時入P2區。

  進入N1區的電子與由P1區通過J1結注入N1區的空穴復合，同樣，進入P2區的空穴與由N2區通過J3結注入P2區的電子復合，雪崩擊穿，進入N1區的電子與進入P2區的空穴各自不能全部復合掉，這樣，在N1區就有電子積累，在P2區就有空穴積累，結果使P2區的電位升高，N1區的電位下降，J2結變成正偏，只要電流稍增加，電壓便迅速下降，出現所謂負阻特性。

  這時J1、J2、J3三個結均處于正偏，可控硅便進入正向導電狀態---通態，此時，它的特性與普通的PN結正向特性相似。







  ---
