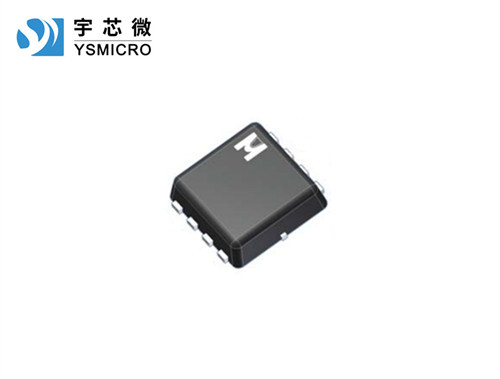

達林頓芯片的半導體芯片的制造材料？

• 來源：宇芯電子 更新時間：2021-01-27 15:11:18點擊：6次

•


          達林頓芯片的半導體芯片的制造材料？半導體芯片：在半導體片材上進行浸蝕，布線，制成的能實現某種功能的半導體器件。不只是硅芯片，常見的還包括砷化鎵（砷化鎵有毒，所以一些劣質電路板不要好奇分解它），鍺等半導體材料。



          半導體也像汽車有潮流。二十世紀七十年代，因特爾等美國企業在動態隨機存取內存(D-RAM)市場占上風。但由于大型計算機的出現，需要高性能D-RAM的二十世紀八十年代，日本企業。




          為了滿足量產上的需求，半導體的電性必須是可預測并且穩定的，因此包括摻雜物的純度以及半導體晶格結構的品質都必須嚴格要求。常見的品質問題包括晶格的位錯（dislocation）、孿晶面或是堆垛層錯（stacking fault）都會影響半導體材料的特性。對于一個半導體器件而言，材料晶格的缺陷（晶體缺陷）通常是影響元件性能的主因。




          目前用來成長高純度單晶半導體材料常見的方法稱為柴可拉斯基法（鋼鐵場常見工法）。這種工藝將一個單晶的晶種放入溶解的同材質液體中，再以旋轉的方式緩緩向上拉起。在晶種被拉起時，溶質將會沿著固體和液體的接口固化，而旋轉則可讓溶質的溫度均勻。







  ---
