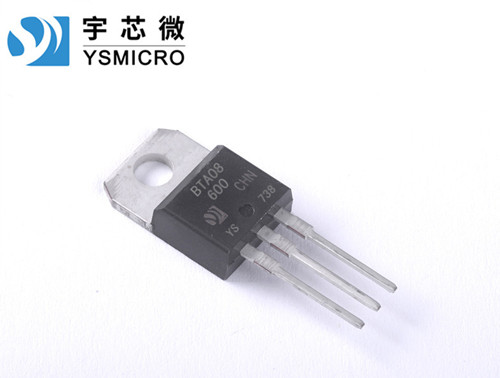

雙向可控硅是在普通可控硅的基礎上發展而成的,它不僅能代替兩只反極性并聯的可控硅,而且僅需一個觸發電路,是比較理想的交流開關器件。其英文名稱TRIAC即三端雙向交流開關之意。那么使用雙向可控硅有哪些原則?

1、為了導通閘流管(或雙向可控硅),要有門極電流≧IGT,直至負載電流達到≧IL。這條件要滿足,并按可能遇到低的溫度考慮。
2、要斷開(切換)閘流管(或雙向可控硅),負載電流間,使能回復至截止?fàn)顟B(tài)。在可能的運行溫度下要滿足上述條件。
3、設計雙向可控硅觸發電路時,只要有可能,就要避開3+象限(WT2-,+)。
4、為減少雜波吸收,門極連線長度降低。返回線直接連至MT1(或陰極)。若用硬線,用螺旋雙線或屏蔽線。門極和MT1間加電阻1kΩ或更小。高頻旁路電容和門極間串接電阻。另一解決辦法,選用H系列低靈敏度雙向可控硅。
5、若dVD/dt或dVCOM/dt可能引起問題,在MT1和MT2間加入RC緩沖電路。若高dICOM/dt可能引起問題,加入一幾mH的電感和負載串聯。另一種解決辦法,采用Hi-Com雙向可控硅。
6、假如雙向可控硅的VDRM在嚴重的、異常的電源瞬間過程中有可能被超出,采用下列措施之一:負載上串聯電感量為幾μH的不飽和電感,以限制dIT/dt;用MOV跨接于電源,并在電源側增加濾波電路。
7、選用好的門極觸發電路,避開3+象限工況,可以的大限度提高雙向可控硅的dIT/dt承受能力。
8、若雙向可控硅的dIT/dt有可能被超出,負載上串聯一個幾μH的無鐵芯電感或負溫度系數的熱敏電阻。另一種解決辦法:對電阻性負載采用零電壓導通。
9、器件固定到散熱器時,避免讓雙向可控硅受到應力。固定,然后焊接引線。不要把鉚釘芯軸放在器件接口片一側。
10、為了長期可靠工作,應保證Rthj-a足夠低,維持Tj不高于Tjmax,其值相應于可能的高環境溫度。
